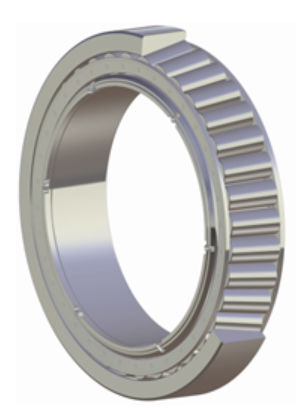

Kegelrollenlager No.2612

AxialEdelstahlfür Kohleabbau und Hüttenwesen

Übersicht
NSK hat wiederaufarbeitbare großformatige Kegelrollenlager (TRB) für schwere Bergbaueinsätze entwickelt. Die Lager verbinden hohe Tragfähigkeit mit einer trennbaren Bauweise, die Vor-Ort-Aufarbeitung und Wiederverwendung ermöglicht, wodurch Wartungszyklen und CO₂-Emissionen über den Lebenszyklus reduziert werden.

Hauptpunkte

• Für Dumper-Räder, Brecher, Mahlwalzen und andere schwere Bergbauausrüstungen vorgesehen
• Trennbares Design ermöglicht Demontage und Wiederaufarbeitung zur Verringerung von Austauschhäufigkeiten
• Bis zu 2× Lebensdauer gegenüber herkömmlichen TRB dank NSK Micro-UT™ Lebensdauerprognose (Patentanmeldung)
• Abnehmbare Innenring-Nase (abnehmbare Schrauben) für detaillierte Inneninspektionen

Entwicklungs-hintergrund
Bergbaugeräte laufen kontinuierlich bei niedrigen Drehzahlen unter hohen Lasten und starker Vibration. Konventionelle große TRB sind oft nicht trennbar und werden bei Wartung aussortiert, was Abfall und Lebenszykluskosten erhöht. Die wiederaufarbeitbaren TRB wurden entwickelt, um die Lebensdauer zu verlängern und wiederholte Inspektionen und Reparaturen vor Ort zu ermöglichen.

Eigenschaften
NSK-Technologien vereinen drei Hauptmerkmale: verlängerte Lebensdauer (hohe Tragfähigkeit), eine trennbare Innenring-Nase zur Inneninspektion und eine genietete Schrauben-Ausführung, die ein Lockern der Schrauben bei Vibration verhindert.

1. Lange Lebensdauer (Hohe Tragfähigkeit)
Die Micro-UT™ Ultraschall-Materialprüfung liefert hochpräzise Ermüdungslebensdauerprognosen basierend auf Statistik nichtmetallischer Einschlüsse, ermöglicht ein Design mit höherer Grunddynamischer Tragzahl und bis zu doppelt so langer Lebensdauer wie konventionelle Produkte.

2. Trennbare Bauweise für umfassende Inspektionen
Die kleine Innenring-Nase ist mittels Schrauben abnehmbar, so dass Wälzkörper, Käfig und Innenring getrennt und detailliert vor Ort inspiziert und gewartet werden können, was die Wiederaufarbeitung und Wiederverwendung erleichtert.

3. Anti-Vibrations genietete Schrauben-Ausführung
Die Schraubenlöcher der trennbaren Nase sind vernietet/gepreßt, um ein Lockern oder Verrutschen der Schrauben in hochvibrativen Bergbauumgebungen zu verhindern und die Betriebssicherheit zu erhöhen.

Produktvorteile
Wiederaufarbeitbare TRB reduzieren Austauschhäufigkeiten und Wartungskosten und tragen zu geringeren CO₂-Emissionen über den Lebenszyklus der Anlagen bei. Beispiele für Reduktionen pro Wartungszyklus: Dumper-Lager 8→4; Brecher-Lager 12→6. Ein CFP-Beispiel schätzt eine Reduktion von ca. 3.102 kg-CO₂ für Dumper-Räder im dargestellten Lebenszyklus-Szenario (Nutzungsdauer 60.000 Stunden; CFP-Bericht referenziert durch NSK).

Anwendungen und Kommerzialisierung
Zielanwendungen: Dumper-Räder, Mahlwalzen (Vertikalmühle), Brecher etc. NSK wird Muster an Ausrüstungshersteller liefern und plant die Ausweitung auf Zementwerke und andere Branchen mit einem Umsatzziel von 2 Milliarden Yen jährlich bis 2030.

Hinweise
Micro-UT™ ist die Ultraschall-Materialprüfmethode von NSK zur Quantifizierung nichtmetallischer Einschlüsse im Wälzlagerstahl für präzise Ermüdungsprognosen (Patentanmeldung). Mehrere Designelemente und Befestigungsmethoden sind patentiert angemeldet.

Technische Spezifikationen

• Produkttyp: wiederaufarbeitbares großformatiges Kegelrollenlager (TRB)
• Erwartete Lebensdauer: bis zu 2× konventionelle TRB (basierend auf Micro-UT™ Prognose)
• Hohe Tragfähigkeitsauslegung (verbesserte grundlegende dynamische Tragzahl)
• Trennbare Innenring-Nase (abnehmbare Schrauben) für vollständige Inneninspektion und Demontage
• Genietete/pressbolzen Ausführung zur Vermeidung von Lockern unter Vibration
• Prüf- / Lebensdauerprognosemethode: Micro-UT™ Ultraschallprüfung (Patentanmeldung)
• Vorgesehene Anwendungen: Dumper-Räder, Brecher, Mahlwalzen (Vertikalmühle), weitere schwere Bergbauausrüstungen
• Wiederaufarbeitungsnutzen: ermöglicht Reparatur und Wiederverwendung (Beispiele für reduzierte Austauschzyklen: Dumper 8→4; Brecher 12→6)
• Geschätzte CO₂-Reduktion Beispiel: ~3.102 kg-CO₂ für Dumper-Räder im dargestellten CFP-Szenario
• Kommerzielle Pläne: Musterbereitstellung an Hersteller; Umsatzziel 2 Milliarden Yen bis 2030
