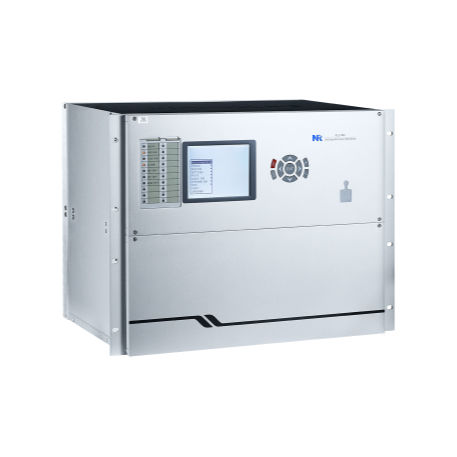

RS232-Störschreiber PCS-986

GPSEthernetRS485

Übersicht
Der Störungs- und Fehleraufzeichner PCS-986 ist für die Überwachung und Aufzeichnung elektrischer Parameter sowie Betriebsereignisse von Generator-Transformator-Einheiten und Schutz- und Steuergeräten von Kraftwerken konzipiert. Die modulare Gerätearchitektur ermöglicht eine flexible Zusammenstellung von Hardware und Software sowie zukünftige Upgrades.

Kommunikation

• 1 RJ45-Ethernetanschluss mit Unterstützung von IEC60870-5-103 und IEC61850
• 1 RS-485-Seriellport zur GPS-Zeitsynchronisation
• 1 RS-232-Seriellport für Test und Konfiguration
• 1 dedizierte Ethernet-Schnittstelle für FTP-Aufzeichnung (kontinuierlich) und Echtzeit-Wellenformanzeige

Hilfsfunktionen

• Selbstdiagnosetests
• Alarm bei Verlust der DC-Versorgung
• Online-Erkennung von Hardware-Schaltkreisen
• Unterstützung der IRIG-B-Zeitsynchronisation

Aufzeichnungsfunktionen

• Auslöser basierend auf Wechselspannung
  • Plötzliche Änderung der Phasenspannung
  • Plötzliche Änderung der positiven Sequenzspannung
  • Plötzliche Änderung der Nullsequenzspannung
• Auslöser basierend auf Wechselstrom
  • Plötzliche Änderung des Phasenstroms
  • Plötzliche Änderung des positiven Sequenzstroms
  • Plötzliche Änderung des Nullsequenzstroms
• Auslöser bei Spannungs-/Stromüberschreitung
• Auslöser für positive/negative Sequenzkomponenten-Grenzwerte
• Auslöser bei plötzlichen DC-Änderungen oder DC-Komponenten-Grenzwerten
• Erkennung von Frequenzüberschreitungen und plötzlichen Änderungen
• Erkennung von Dritt-Harmonischen außerhalb der Grenzwerte
• Erkennung von Übererregung und Gegenleistung
• Niederfrequenter Überstrom / Nullsequenzspannung für Start/Stopp
• Differenzstromüberwachung für Haupt-, Abwärts-, Generator- oder Erregungstransformatoren
• Auslöser durch binäre Eingänge, Systemoszillation, manuelle und ferngesteuerte Auslösung
• Kontinuierliche 24-Stunden-Aufzeichnung

Technische Daten

• Modellserie: PCS-986
• Konzipiert für Generator-Transformator-Einheiten und Schutz- & Steuergeräte von Kraftwerken
• Modulare Gerätearchitektur für Hardware-/Software-Upgrades
• Unterstützte Protokolle: IEC60870-5-103, IEC61850
• Ethernet: RJ45-Port und separate Ethernet-Schnittstelle mit FTP-Unterstützung für kontinuierliche Speicherung und Echtzeit-Wellenform
• Serielle Anschlüsse: RS-485 (GPS-Sync), RS-232 (Test/Konfig)
• Zeitsynchronisation: GPS über RS-485, IRIG-B-Unterstützung
• Alarme/Diagnose: Selbstdiagnose, DC-Versorgungsverlust-Alarm, Hardware-Online-Erkennung
• Aufzeichnungs-Auslöser: plötzliche Spannungs-/Stromänderungen, Sequenzkomponentenänderungen, DC-Änderungen, Frequenz-/Harmonische-Grenzwerte, Übererregung, Gegenleistung, Differenzstrom, binäre Eingänge, Systemoszillation
• Aufzeichnungsmodi: manuell, ferngesteuert, automatische Auslöser, kontinuierliche 24h-Aufzeichnung
• FTP-Speicherunterstützung für kontinuierliche Aufzeichnungen
