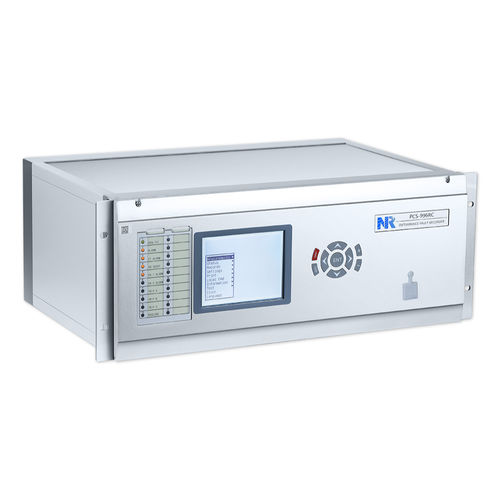

RS232-Störschreiber PCS-996RC

GPSfaseroptischRS485

Produktübersicht
Der Störungs- und Fehleraufzeichner PCS-996RC zeichnet dynamische Fehlerverläufe in Stromversorgungssystemen auf. Das System besteht aus einer Steuereinheit (PCS-996RC) und mehreren Erfassungseinheiten (PCS-996RA). Steuer- und Erfassungseinheiten kommunizieren über Punkt-zu-Punkt-Glasfaserverbindungen.

Steuer- und Erfassungseinheiten
Die Steuereinheit PCS-996RC bündelt und überwacht Messwerte der angeschlossenen Erfassungseinheiten. Jede PCS-996RA erfasst und synchronisiert analoge und digitale Signale. Eine Steuereinheit unterstützt 1 bis 4 Erfassungseinheiten. Jede Erfassungseinheit bietet 48 analoge Kanäle und 96 digitale Kanäle.

Typische Konfiguration
1 × PCS-996RC + 2 × PCS-996RA = 96 analoge Kanäle und 192 digitale Kanäle

Alternative Konfiguration
1 × PCS-996RC + (1~4) × PCS-996RA = (1~4)×48 analoge Kanäle und (1~4)×96 digitale Kanäle, bis zu 192 analoge Kanäle und 384 digitale Kanäle

Aufzeichnungsfunktionen

• Getriggerte Aufzeichnung

• Triggerung nach benutzerdefinierten Kriterien pro Kanal
• Spannungs- und Stromänderungen
• Spannung und Strom über Grenzwert
• Phasenasymmetrie
• Frequenzänderung und Überschreitung
• Power Swing
• Änderung binärer Eingänge
• Manueller Trigger
• Entfernter Trigger

• Kontinuierliche Aufzeichnung

• 24 Std. ununterbrochene Aufzeichnung mit 1000 Hz für 50 Hz-Systeme und 1200 Hz für 60 Hz-Systeme. Eine Datei pro Minute; Aufbewahrung bis zu 7 Tagen.

• Langzeitaufzeichnung

• 24 Std. ununterbrochene RMS-Aufzeichnung mit 1 Hz. Eine Datei pro Stunde; Aufbewahrung über 3 Monate.

• Extrahierte Aufzeichnung

• Automatische Auswahl der wahrscheinlichsten Kanäle aus einer getriggerten Datei und Erstellung einer kleineren COMTRADE-Datei für schnellere Übertragung und schnelle Auswertung (typisch: 4 Spannungs-, 4 Stromkanäle und relevante Digitalkanäle).

Hilfsfunktionen

• Selbstdiagnosetest
• Alarm bei Verlust der DC-Versorgung
• Online-Überwachung der Hardware-Schaltungen
• Unterstützung für IRIG-B Zeitsynchronisation

Kommunikation

• 3 × RJ45 Ethernet-Ports, unterstützt IEC60870-5-103 und IEC61850
• 1 × RS-485 serieller Port für GPS-Zeitsynchronisation
• 1 × RS-232 serieller Port für Test und Konfiguration

Technische Daten

• Modell: PCS-996RC (Steuereinheit) mit PCS-996RA (Erfassungseinheit)
• Verbindung Steuerung-Erfassung: Punkt-zu-Punkt-Glasfaserkabel
• Erfassungseinheit Kanäle: 48 analoge Kanäle und 96 digitale Kanäle pro PCS-996RA
• Systemskalierbarkeit: eine Steuereinheit unterstützt 1–4 Erfassungseinheiten (bis zu 192 analoge Kanäle und 384 digitale Kanäle)
• Typisches Konfigurationsbeispiel: 1 × PCS-996RC + 2 × PCS-996RA = 96 analoge Kanäle und 192 digitale Kanäle
• Getriggerte Aufzeichnung: benutzerdefinierte Kriterien pro Kanal (Spannungs-/Stromänderung, Grenzwertüberschreitung, Phasenasymmetrie, Frequenzänderung, Power Swing, Änderung binärer Eingänge, manueller/ferngesteuerter Trigger)
• Kontinuierliche Aufzeichnungsrate: 1000 Hz für 50 Hz-Systeme; 1200 Hz für 60 Hz-Systeme; eine Datei pro Minute; Aufbewahrung bis zu 7 Tagen
• Langzeit-RMS-Aufzeichnung: 1 Hz; eine Datei pro Stunde; Aufbewahrung > 3 Monate
• Extrahierte Aufzeichnung: automatische Kanalauswahl und COMTRADE-Erstellung (typisch: 4 Spannungen + 4 Ströme + Digitalkanäle)
• Zeitsynchronisation: IRIG-B unterstützt; GPS über RS-485
• Protokolle: IEC60870-5-103 und IEC61850 über Ethernet
• Kommunikationsschnittstellen: 3 × RJ45 Ethernet, 1 × RS-485, 1 × RS-232
• Export-Dateiformat für Ereignisse: COMTRADE
