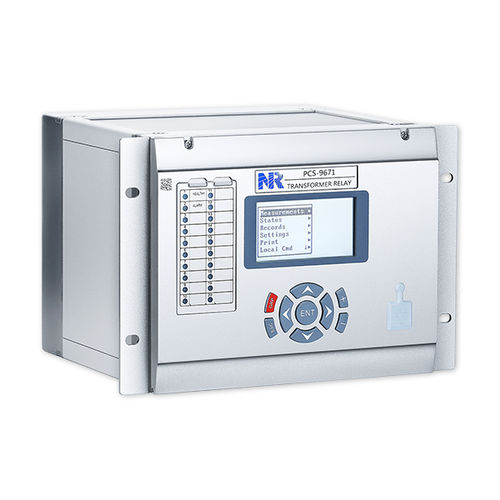

Fehlerstromschutzrelais PCS-9671

für Phasen-AsymetrieUnterspannungÜberstrom

Produktübersicht
Der PCS-9671 ist ein kompakter numerischer Schutzrelais für Transformatoren mit zwei Wicklungen. Er eignet sich für reaktor- oder Stub-Bus-Differentialschutz und kann in One-and-a-half-Breaker-Schaltungen eingesetzt werden. Das Relais bietet zurückhaltenden und nicht-zurückhaltenden Differenzschutz sowie eingeschränkten Erdschlusschutz. Modulares Hardware-Design, skalierbare Funktionsbibliothek, programmierbare Logik, konfigurierbare I/Os und definierbare LEDs ermöglichen projektspezifische Schaltbilder. Zwei feste LEDs und 18 konfigurierbare 3‑Farb‑LEDs (Grün/Gelb/Rot) sind vorhanden. Das Relais unterstützt IEC 61850 Station- und Process-Bus-Anwendungen (IEC 61850-8-1 MMS, GOOSE und IEC 61850-9-2 Sampling Value). Eine Frontplatten-RJ-45-Buchse erleichtert Prüfung, Einstellung, Inbetriebnahme und Wartung.

Schutz und Steuerung

• Zurückhaltender Stromdifferenzschutz (87T)
• Nicht-zurückhaltender Stromdifferenzschutz (87UT)
• Eingeschränkter Erdfehler-Schutz (64REF)
• Blockierung bei Einschaltstrom mittels 2. und 3. Harmonischer
• Blockierung bei Übererregung mittels 5. Harmonischer
• TC-Sättigungserkennung
• Phasenüberstromschutz (50/51P)
• Nullsequenz-Überstromschutz (50/51G)
• Negativsequenz-Überstromschutz (46)
• Thermischer Schutz (49)
• Unterspannung und Überspannung (27/59)
• Nullsequenz-Überspannung (59G)
• Negativsequenz-Überspannung (47)
• Übererregungsschutz (24)
• TC-Stromkreisüberwachung (CTS)

Aufzeichnungen und Kommunikation

• 1024 Überwachungsalarm‑Aufzeichnungen
• 1024 Steuerbetriebs‑Aufzeichnungen
• 1024 Benutzerbetriebs‑Aufzeichnungen
• 64 Störungs‑ und Fehleraufzeichnungen
• 1024 SOE‑Aufzeichnungen
• Bis zu vier 10Base-T/100Base-TX (RJ45)-Ports oder zwei 100Base-FX-Ports mit IEC 61850-8-1 MMS und IEC 60870-5-103 über TCP/IP
• Zwei RS-485 Rückanschlüsse mit IEC 60870-5-103
• Bis zu sechs 100Base-FX-Ports mit Unterstützung für IEC 61850-9-2 Sampling Value und GOOSE
• Ein RS-485 Rückanschluss für Zeitsynchronisation
• Ein RS-232 Rückanschluss für Drucker
• Ein Frontplatten-RJ-45-Port für Prüfung und Einstellung
• Zeitsynchronisation via Puls, IRIG-B und SNTP

Hilfsprüffunktionen

• Erzeugung virtueller Auslöseberichte und Kommunikationsprüfungen
• Erzeugung virtueller Selbstüberwachungsberichte und Kommunikationsprüfungen
• Erzeugung virtueller Berichte bei Zustandsänderung binärer Eingänge und Kommunikationsprüfungen
• Binärausgangsprüfung
• Manuelles Auslösen der Störaufzeichnung

Technische Spezifikationen

• Anwendung: numerisches Relais für Transformatoren mit zwei Wicklungen; geeignet für Differenzialschutz von Reaktoren oder Stub-Bus und One-and-a-half-Breaker-Schaltungen
• Schutzfunktionen: 87T, 87UT, 64REF, 50/51P, 50/51G, 46, 49, 27/59, 59G, 47, 24, TC-Überwachung (CTS), Inrush- und Übererregungsblockierung, TC-Sättigungserkennung
• Hardware: modulares Design, konfigurierbare I/Os, programmierbare Logik, skalierbare Funktionsbibliothek
• Anzeigen: 2 feste LEDs + 18 konfigurierbare 3‑Farb‑LEDs (Grün/Gelb/Rot)
• Aufzeichnungskapazität: 1024 Alarmaufzeichnungen, 1024 Steuerbetriebsaufzeichnungen, 1024 Benutzerbetriebsaufzeichnungen, 64 Störungsaufzeichnungen, 1024 SOE-Aufzeichnungen
• Kommunikationsprotokolle: IEC 61850-8-1 MMS, GOOSE; IEC 61850-9-2 Sampling Value; IEC 60870-5-103
• Netzwerkschnittstellen: bis zu 4×10Base-T/100Base-TX (RJ45) oder 2×100Base-FX; bis zu 6×100Base-FX für SV/GOOSE
• Serielle Anschlüsse: mehrere RS-485, RS-232 für Drucker
• Frontplatte: RJ-45-Port für Tests und Einstellungen
• Zeitsynchronisation: Puls, IRIG-B, SNTP; RS-485-Port für Synchronisation
• Prüffunktionen: virtuelle Auslösung/Selbstüberwachung/binäre I/O-Tests und manuelles Auslösen der Störaufzeichnung
