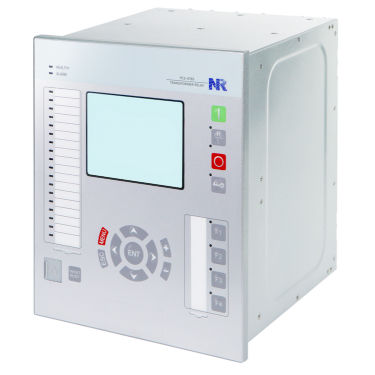

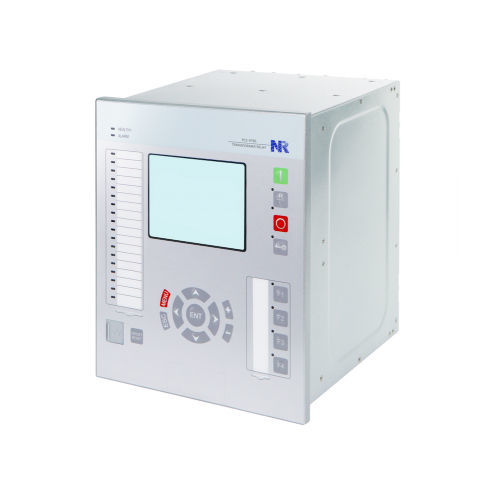

Übererregungs-Schutzrelais PCS-978S

SynchronisationFrequenzPhasenungleichgewicht

Produktübersicht
Das Transformatorenrelais PCS-978S bietet schnelle, selektive Schutz-, Steuer- und Überwachungsfunktionen für Zwei- und Dreiwicklungs-Transformatoren, Autotransformatoren sowie Shunt-Reaktoren. Alle Transformatorenschutzfunktionen sind benutzerkonfigurierbar. Integrierte Diagnose-, Störungs- und Ereignisaufzeichnung sowie umfangreiche Kommunikationsschnittstellen ermöglichen den Einsatz in konventionellen und digitalen Umspannwerken.

Schutzfunktionen

• Transformator-Differentialschutz (87T)
• Inrush-Blockierung
• TC-Sättigungsblockierung
• Blockierung bei Übererregung
• Blockierung bei TC-Kreisfehler
• Amplitude-Kompensation
• Phasenwinkel-Kompensation
• Eingeschränkter Erdschluss-Schutz (64REF)
• Wicklungsdifferentialschutz (87W)
• Reaktordifferentialschutz (87R)
• Interturn-Fehlerschutz für Reaktor (21IT)
• Vier-Zonen-Strecken-Phasen-zu-Phase-Schutz (21T)
• Vier-Zonen-Strecken-Phasen-zu-Erde-Schutz (21T)
• Übererregungsschutz (24)
• Phasenüberstromschutz (67P, 50/51P)
• Erdfault-Schutz (67G, 50/51G)
• Negativsequenz-Überstromschutz (67Q, 50/51Q)
• Thermischer Überlastschutz (49)
• Leistungsschalter-Ausfallschutz (50BF)
• Phasensperr-Unterspannung (27P)
• Phasenüberspannungsschutz (59P)
• Nullsequenz-Überspannungsschutz (59G)
• Überfrequenzschutz (81O)
• Unterfrequenzschutz (81U)

Steuerfunktionen

• Schaltgerätesteuerung
• Doppelpunkt-Zustandssynthese
• Umschaltung Fern/ Lokal
• Verriegelungslogik für Steuerung
• Direktsteuerung
• Schließsynchro-Prüfung mit Spannungsauswahl
• Zählwerk für Schaltgeräteeinsätze
• Anzeige und Steuerung der Tap-Position
• Automatische Spannungsregelung (90V)
• Parallele Spannungsregelung (PVR)

Überwachungsfunktionen

• Überwachung von TC-Kreisfehlern (CTS)
• Überwachung von VT-Kreisfehlern (VTS)
• Überwachung des Auslösekreises (TCS)
• Selbstdiagnose
• Umfassende Fehleraufzeichnung (Puffer bis zu 10.000 Abtastpunkten bei 1,2 oder 9,6 kHz)
• Ereignisrekorder: 1024 Störaufzeichnungen, 1024 binäre Ereignisse, 1024 Überwachungsereignisse, 256 Steuerprotokolle, 1024 Geräteprotokolle
• Störungsaufzeichnung: 64 Störungsaufzeichnungen mit Waveforms (COMTRADE-kompatibel)
• Einlinien-Darstellung im Display

Messung und Messwert-Erfassung

• Messwerte: U, I, P, Q, S, Cosφ, f
• Positive, negative und Nullsequenzen
• Oberschwingungen bis zur 15. Ordnung
• Energieerfassung: Wirkleistung und Blindleistung, Import und Export
• DC-Analogeingänge für Transducer (0–20 mA oder 0–±10 V)

Kommunikation

• Unterstützte Protokolle: Modbus, DNP3.0, IEC 60870-5-103, IEC 61850 Ed.1 & Ed.2, IEC 61850 MMS Server, IEC 61850-8-1 GOOSE, IEC 61850-9-2LE SV, IEC 62439 PRP, IEC 62439 HSR, IEEE 802.1w RSTP
• Bis zu vier 10Base-T/100Base-TX Kupfer-Ethernet-Ports
• Bis zu vierzehn 100Base-FX optische Ethernet-Ports
• Bis zu vier 1000Base-SX optische Ethernet-Ports
• Zwei RS-485 serielle Schnittstellen (die zweite kann als RS-232 für Drucker genutzt werden)
• Eine RS-485/TTL serielle Schnittstelle zur Zeitsynchronisation
• Ein BNC-Anschluss zur Zeitsynchronisation
• Ein ST-Anschluss zur Zeitsynchronisation
• Zwei RJ45 Debug-Ports (vorne und hinten)

Technische Daten

• Anwendbar für Zwei- und Dreiwicklungs-Transformatoren, Autotransformatoren und Shunt-Reaktoren
• Unterstützt IEC 61850 Ausgabe 1 & 2 mit GOOSE- und SV-Schnittstellen
• Prozess-Ebenen-Netzwerk: Peer-to-peer (P2P), Einzel- und Dualnetz-Modi
• Stationsnetzwerk: MMS-Nachrichten und Verarbeitung von Prozess-GOOSE
• Integrierte Fehlerdiagnose sowie Störungs- und Ereignisaufzeichnung
• Fehleraufzeichnungspuffer: bis zu 10.000 Abtastpunkte bei 1,2 kHz oder 9,6 kHz
• Ereignisrekorder-Kapazitäten wie oben angegeben
• Störungsaufzeichnung: 64 Aufzeichnungen mit Waveform-Dateien im COMTRADE-Format
• Energieerfassung: Import/Export Wirkleistung/Reaktive Leistung
• Analogeingänge: 0–20 mA oder 0–±10 V für Transducer
• Breite Protokollunterstützung einschließlich Modbus, DNP3.0, IEC 60870-5-103, IEC 61850-Familie, PRP/HSR und RSTP
• Mehrere Kupfer- und Glasfaser-Ethernet-Ports sowie serielle und Zeitsynchron-Schnittstellen
