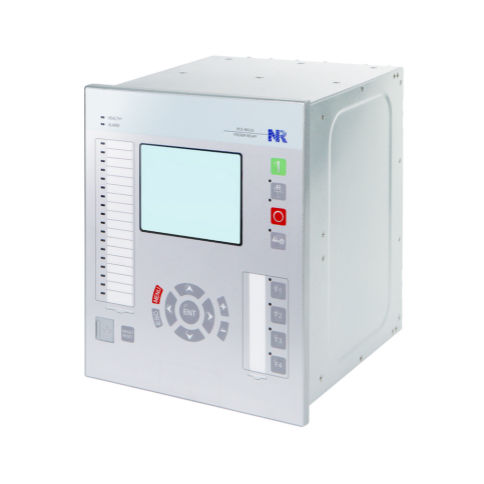

Schutzrelais für Phasenverlust PCS-9611S

UnterstromÜberfrequenzLeistung

Übersicht
Das PCS-9611S ist eine Schutz-, Steuer- und Überwachungseinheit für verschiedene Primäranlagen wie Freileitungen, Erdkabel, Kondensatoren und Transformatoren in Systemen mit fest geerdetem, impedanzgeerdetem, Petersen-Spulen-geerdetem oder ungeerdetem Neutralleiter. Mit seiner Flexibilität und dem Konfigurationstool PCS-Studio bietet das PCS-9611S zukunftsorientierte Systemlösungen mit hoher Investitionssicherheit und niedrigen Betriebskosten. Das PCS-9611S wird in konventionellen und digitalen Schaltanlagen weit eingesetzt. Es unterstützt IEC 61850 Editionen 1 und 2 und stellt GOOSE- und SV-Netzwerkschnittstellen mit hoher Echtzeit-Performance bereit. Das Prozessnetzwerk unterstützt Peer-to-Peer (P2P)-Modus und Netzwerkmode, einschließlich Einzelnetzwerk- und Dualnetzwerk-Modus. Das Stationsnetzwerk kann MMS-Nachrichten empfangen und senden sowie Prozess-Level GOOSE-Nachrichten verarbeiten.

Schutz und Steuerung

• Phasenüberstromschutz (50/51P)
• Erdeüberstromschutz (50/51G)
• Weiterer Satz Erdeüberstromschutz (A.50/51G)
• Negative-Sequenz-Überstromschutz (50/51Q)
• Unterbrochener Leiter Schutz (46BC)
• Empfindlicher Erdschlusschutz (50/51SEF)
• RMS-Überstromschutz (50/51R)
• Phasenüberspannungsschutz (59P)
• Restüberspannungsschutz (59G)
• Negative-Sequenz-Überspannungsschutz (59Q)
• Positive-Sequenz-Überspannungsschutz (59Pos)
• Phasenunterspannungsschutz (27P)
• Überfrequenzschutz (81O)
• Unterfrequenzschutz (81U)
• Frequenzänderungsraten-Schutz (81R)
• Gegenleistungsschutz (32R)
• Cold Load Pickup-Logik (CLP)
• Unterstromschutz (37)
• Leistungsschalter-Ausfallschutz (50BF)
• Switch-on-to-Fault-Schutz (SOTF)
• Thermischer Überlastschutz (49)
• Restriktiver Erdschlussschutz (64REF)
• Bogenlichtschutz (50L/NL)
• Stromungleichgewichtsschutz (60/50)
• Spannungsungleichgewichtsschutz (60/59)
• Automatische Wiedereinschaltung (79)
• Weiterer Satz Phasenüberstromschutz (S2.50/51P)
• Distanzschutz (21L)
• Fehlerortung (FL)
• Schaltgerätesteuerung
• Doppelpunkt-Status-Synthese
• Umschaltung Fern/Local Steuerungsmodus
• Verriegelungslogik für Steuerung
• Direktsteuerung
• Schließ-Synchronismus-Prüfung mit Spannungsauswahl
• Schaltgerät-Betriebszähler

Überwachung und Messung

• U, I, P, Q, Cos
• Positive, negative und Nullsequenzen
• Bis zur 15. Harmonischen
• Energieerfassung (Wirk- und Blindenergie für Import und Export)
• Power Quality Überwachung (PQS) mit Total Harmonic Distortion (THD), Abweichung und Ungleichgewicht
• DC-Analogausgänge (4~20mA, 0~10V, 0~5V oder 0~20mA)

Synchrophasor-Messung (integriertes PMU)

• Kompatibel mit IEEE C37.118-2005, IEEE C37.118.1-2011, IEEE C37.118.2-2011 und IEEE C37.118.1a-2014
• Unterstützt Zeitsynchronisation per IRIG-B-Signal
• Unterstützt P-Class oder M-Class Messung (benutzerwählbar)
• Messung von drei- und einphasigen Spannungen und Strömen
• Messung von positiven/negativen/Nullsequenzspannungen und -strömen
• Berechnung von Wirkleistung, Blindleistung, Systemfrequenz und Frequenzänderungsrate (ROCOF)
• Messung von bis zu 32 binären Zuständen (benutzerkonfigurierbar)
• Ausgabe von Synchrophasoren mit Zeitstempel; Unterstützung mehrerer Protokolle (TCP, TCP-UDP, UDP) und mehrerer Datensätze für maximal 4 Clients (PDC)

Überwachungsfunktionen

• VT-Kreisüberwachung
• CT-Kreisüberwachung
• Selbstdiagnose
• DC-Versorgungsüberwachung
• Systemfrequenzüberwachung
• Ereignisrekorder mit 1024 Störungsobjekten, 1024 Zustandsänderungsereignissen, 1024 Überwachungsereignissen, 256 Steuerungsprotokollen und 1024 Geräteprotokollen
• Störaufzeichner mit 64 Störungsaufzeichnungen mit Wellenformen (Dateiformat kompatibel mit COMTRADE)
• Einlinien-Darstellung im Display

Kommunikationsfunktionen und Protokolle

• Unterstützung verschiedener Protokolle:

• Modbus
• DNP3
• IEC 60870-5-103
• IEC 61850 Ed1 & Ed2
• IEC 62439 Parallel Redundancy Protocol (PRP)
• IEC 62439 High-availability Seamless Ring (HSR)
• IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)

Unterstützung digitale Schaltanlage und Kommunikationsschnittstellen

• Unterstützt digitale Schaltanlage
• Erweiterbare Anzahl von Kommunikationsschnittstellen
• Unterstützt IEC 61850 MMS-Server
• Unterstützt IEC 61850-8-1 GOOSE
• Unterstützt IEC 61850-9-2LE SV

Hardware-Schnittstellen

• Bis zu vier 10Base-T/100Base-TX Kupfer-Ethernet-Ports
• Bis zu vier 100Base-FX optische Ethernet-Ports
• Zwei RS-485 serielle Ports für Kommunikation oder Drucker
• Ein RS-485/TTL serieller Port für Uhrensynchronisation
• Ein BNC-Port für Uhrensynchronisation

Eigenschaften / Technische Daten

• Modell: PCS-9611S
• Anwendung: Schutz, Steuerung und Überwachung für Abgänge (Freileitungen, Erdkabel, Kondensatoren, Transformatoren)
• IEC 61850 Editionen 1 & 2 konform; unterstützt GOOSE und SV
• Prozess-Netzwerk: P2P, Einzelnetzwerk- und Dualnetzwerk-Modi
• Stations-Netzwerk: MMS-Messaging-Fähigkeit
• Integriertes PMU kompatibel mit mehreren IEEE C37.118-Standards
• Zeitsynchronisation: IRIG-B Unterstützung
• P- oder M-Klasse PMU-Messung wählbar
• Messung bis zur 15. Harmonischen
• Energieerfassung für Import/Export (Wirk- und Blindenergie)
• Power-Quality-Überwachung einschließlich THD, Abweichung und Ungleichgewicht
• DC-Analogausgänge konfigurierbar: 4~20mA, 0~10V, 0~5V oder 0~20mA
• Ereignisrekorder: 1024 Störungsobjekte, 1024 Zustandsänderungen, 1024 Überwachungsereignisse, 256 Steuerprotokolle, 1024 Geräteprotokolle
• Störaufzeichnung: 64 Aufzeichnungen mit Wellenform (COMTRADE-kompatibel)
• Unterstützt mehrere Kommunikationsprotokolle einschließlich Modbus, DNP3, IEC 60870-5-103 und IEC 61850
• Netzwerkredundanzunterstützung: PRP, HSR, RSTP
• Ethernet-Ports: bis zu vier Kupfer- und bis zu vier optische Ports
• Serielle Ports: RS-485 (zwei) plus RS-485/TTL und BNC für Uhrensynchronisation
• Weit verbreitet in konventionellen und digitalen Schaltanlagen
