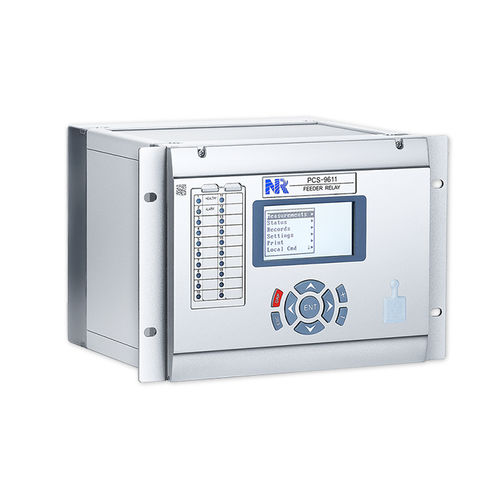

Spannungsschutzrelais PCS-9611

StromFrequenzSynchronisation

Übersicht
Das PCS-9611 ist ein Schutz-, Steuerungs- und Überwachungsrelais für Zuleitungen, Freileitungen, Erdkabel und Transformatoranwendungen in direkt geerdeten, über Impedanz geerdeten, mit Peterson-Spule geerdeten und unerdeten Systemen. Es vereint eine umfangreiche Funktionsbibliothek, programmierbare Logik, konfigurierbare I/Os und Frequenzverfolgung. Auf einer fortschrittlichen Mehrprozessorplattform aufgebaut, erfüllt das PCS-9611 die IEC 61850 Station- und Process-Bus-Anforderungen und unterstützt IEC 61850-8-1 MMS, GOOSE sowie IEC 61850-9-2 Sampling Value.

Kommunikation

• Bis zu vier 10Base-T/100Base-TX (RJ45) Ports oder zwei 100Base-FX Ports; bis zu sechs 100Base-FX Ports für IEC 61850-9-2 SV und GOOSE
• IEC 61850-8-1 MMS und GOOSE für nicht zeitkritische Nachrichten; Unterstützung für IEC 60870-5-103 über TCP/IP oder DNP3.0
• Zwei RS-485 Rückseitenports mit IEC 60870-5-103 und ein zusätzlicher RS-485 Port für Uhrensynchronisation
• Ein RS-232 Rückseitenport für Drucker und ein Front-RJ45 für Test und Konfiguration
• Uhrensynchronisation per Puls, IRIG-B und SNTP

Überwachung und Messung

• Messung von Strom, Spannung, Wirkleistung/blindleistung, Leistungsfaktor, Energie, Frequenz und Oberschwingungen
• Überwachung von Leistungsschaltern und Überwachung der Auslösestromkreise
• CT- und VT-Ausfallüberwachung; Erkennung von Leitungs-Spannungsverlust
• Selbstdiagnose, Fehlerrekorder, 1024 SOE-Einträge und 64 Oszillogramme (COMTRADE)

Schutz und Steuerung

• Sechs-stufiger Überstromschutz (67P, 50P/51P) und sechs-stufiger Neutral-/Erdüberstromschutz (67G, 50/51G)
• Vier-stufiger empfindlicher Erdschluss-Schutz (67SG/51SG)
• Zwei-stufige Unter-/Überspannung (27/59), Überspannung negative Sequenz (47) und Nullsequenz-Überspannung (59G)
• Vier-stufige Unter-/Überfrequenz und vier-stufige Frequenzänderungs-Überwachung (81)
• Leistungsschalterausfallschutz (50BF), Totzone-Schutz (50DZ), Negativfolge-Überstrom (46) und Leiterbruch-Erkennung (46BC)
• Thermischer Überlastschutz (49), Unterstromschutz (37), SOTF-Logik, Cold-Load-Pickup (CLP)
• 4-fach Dreipol-Auto-Reclosing mit Sync-Check und Totleiter/-Bus-Prüfung (79/25), Verriegelungslogik für Sammelschienenschutz, Fern-/Lokal-Aus/Schaltfunktionen, Fehlerortung
• Automatische Anpassung von Spannung/Currents Drift; Frequenzverfolgung

Technische Daten

• Modell: PCS-9611
• Fortschrittliche Mehrprozessorplattform; konform mit IEC 61850 Station- und Process-Bus
• Unterstützt IEC 61850-8-1 MMS, GOOSE und IEC 61850-9-2 Sampling Value
• Ethernet: bis zu 4x10/100Base-TX (RJ45) oder 2x100Base-FX; bis zu 6x100Base-FX für zeitkritische Nachrichten
• Seriell: mehrere RS-485 Rückseitenports, RS-232 Druckeranschluss
• Uhrensynchronisation: Puls, IRIG-B, SNTP
• Schutzfunktionen: Überstrom, Neutral-/Erdüberstrom, empfindlicher Erdschluss, Unter-/Überspannung, Sequenzschutz, Frequenzschutz, Leistungsschalterausfall, Totzone, Leiterbruch-Erkennung, thermische Überlast, Unterstrom
• Steuerung & Überwachung: Auto-reclosing, Sync-Check, Totleiter-/Bus-Prüfung, SOTF, CLP, Verriegelung, Fern-/Lokalsteuerung des Leistungsschalters; Messungen, 1024 SOE, 64 Oszillogramme (COMTRADE)
