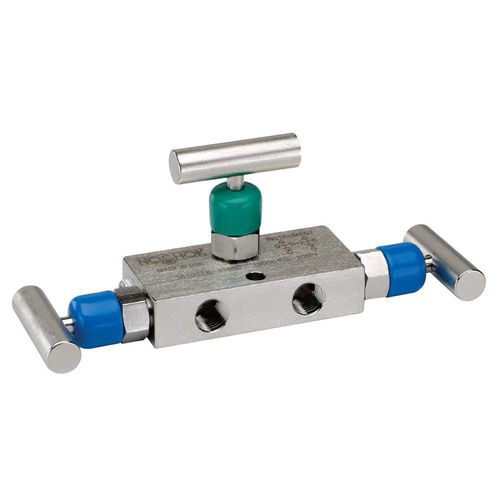

3-Wege-Verteilerblock 3 series
EdelstahlIsolation

3-Wege-Verteilerblock
3-Wege-Verteilerblock
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anzahl Wege
3-Wege
Material
Edelstahl
Weitere Eigenschaften
Isolation
Betriebsdruck

Max: 10.000 psi

Min: 6.000 psi

Abmessung der Türen

0,25 in

Beschreibung

Kompaktes Design ist ideal für Installationen mit begrenztem Platzangebot, z. B. hinter Paneelen oder in Schränken Konzipiert zur Verwendung mit Differenzdrucktransmittern mit zwei Absperrventilen und einem Ausgleichsventil bei der Differenzdruckmessung 100% Heliumlecktest mit 1 x 10-4 ml/s für garantierte Leistung und Zuverlässigkeit Ventile mit weicher Spitze verfügen über einen patentierten, nicht rotierenden Schaft mit weicher Spitze aus Delrin® und eine unterstützende Metall-Metall-Dichtung (U.S. Patent 6,820,857) Hartsitzventile der Serie 3610 haben eine Druckrate von 10.000 psi bei 200 °F Ventile der Serie 3710 mit weicher Spitze haben eine Druckrate von 6.000 psi bei 200 °F Die ausblassichere Spindel bietet eine sekundäre Spindeldichtung in der vollständig geöffneten Position FKM-O-Ring-Dichtung und PTFE-Stützring unterhalb der Spindelgewinde zum Schutz vor Korrosion und Festfressen; PTFE- oder Graphitpackung optional Alle Schäfte sind aus Edelstahl 316 Alle Spindelgewinde sind gerollt für Stärke und einfache Bedienung Einteiliger Ventildeckel mit einer Metall-auf-Metall-Dichtung zum Ventilkörper unterhalb der Deckelgewinde Staubschutzkappen aus Vinyl für Motorhauben und Vorbauten (unverpackt) Die patentierte Metall-auf-Metall-Dichtung zwischen Körper und Ventiloberteil wurde entwickelt, um den Druckbereich des Ventils deutlich zu erhöhen (U.S. Patent 7,758,014) Werkstoffe - Zink-Nickel beschichteter Stahl, elektropoliert 316 Edelstahl Anschlüsse - 1/4" NPT Druckraten* - Hartsitz: 10.000 psi @ 200 °F Weicher Sitz: 6.000 psi @ 200 °F Größe der Blende - 0,141" Durchflusskoeffizient - CV 0,44

---
