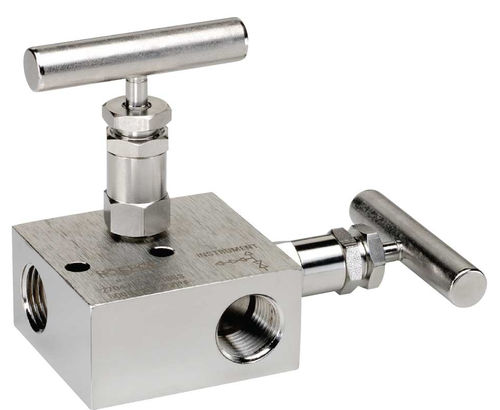

2-Wege-Verteilerblock 2 series

Edelstahl

Kombiniert Absperren und Entlüften in einem einzigen Ventil, wodurch die Notwendigkeit von Schläuchen und Verschraubungen entfällt Das Absperrventil sperrt die nachgeschalteten Prozessfluide ab, und das Entlüftungsventil lässt die vorgeschalteten Fluide ab, so dass statische Drucktransmitter, Schalter oder Manometer entfernt werden können, ohne die permanente Rohrleitungsinstallation zu stören Das Absperrventil befindet sich auf der rechten Seite und das Entlüftungsventil oben in einer 90°-Ausrichtung, die Entlüftung erfolgt auf der linken Seite 100% Heliumlecktest mit 1 x 10-4 ml/s für garantierte Leistung und Zuverlässigkeit Ventile mit weicher Spitze verfügen über einen patentierten, nicht rotierenden Schaft mit weicher Spitze aus Delrin® und eine unterstützende Metall-Metall-Dichtung (U.S. Patent 6,820,857) Hartsitzventile der Serie 2603/2604 haben eine Druckrate von 10.000 psi bei 200 °F Ventile der Serie 2703/2704 mit weicher Spitze haben eine Druckrate von 6.000 psi bei 200 °F Die ausblassichere Spindel bietet eine sekundäre Spindeldichtung in der vollständig geöffneten Position FKM-O-Ring-Dichtung und PTFE-Stützring unterhalb der Spindelgewinde zum Schutz vor Korrosion und Festfressen; PTFE- oder Graphitpackung optional Alle Schäfte sind aus Edelstahl 316 Alle Spindelgewinde sind gerollt für Stärke und einfache Bedienung Einteiliger Ventildeckel mit einer Metall-auf-Metall-Dichtung zum Ventilkörper unterhalb der Deckelgewinde Geschlitzter Federstift zur Verhinderung eines unbeabsichtigten Lösens Staubschutzkappen aus Vinyl für Motorhauben und Vorbauten (unverpackt) Die patentierte Metall-auf-Metall-Dichtung zwischen Körper und Ventiloberteil wurde entwickelt, um den Druckbereich des Ventils deutlich zu erhöhen (U.S. Patent 7,758,014) Werkstoffe - Zink-Nickel beschichteter Stahl, elektropoliert 316 Edelstahl Anschlüsse - 2603/2703 Serie 3/8" NPT 2604/2704 Serie 1/2" NPT, Entlüftung rechts optional
