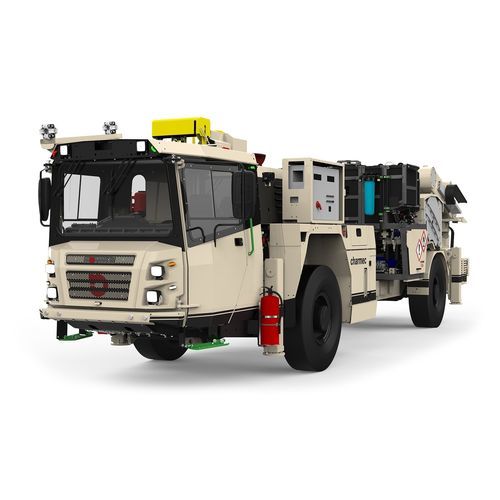

Fahrzeug für Untergrund CHARMEC REVO LF 600 V(E)

für Tunnelbohrungelektrisch

Übersicht
Der Charmec Revo LF 600 V(E) ist ein fernsteuerbarer Emulsionslader, entwickelt für das Aufladen in unterirdischen Hartgesteins‑Stollen. Er ermöglicht das Laden aus sicherer Entfernung in Stollen mit Querschnitten von 4 x 4 m bis 6 x 6 m. Die Maschine basiert auf einem robusten Bergbauträger und verfügt über eine FOPS/ROPS‑Kabine sowie mehrere serienmäßige Sicherheitssysteme.

Wesentliche Spezifikationen

• Fernsteuerbarer Emulsionslader
• Tragfähigkeit: Unterstützt ein externes Emulsions‑Kit bis zu 4 ANE‑Tonnen (max. Gewicht 6 t)
• Maximale vertikale Reichweite: 6 m
• Fahrhöhe (Tramming height): 2,9 m

Funktionen
Sicherheit

• Versetzt den Bediener aus dem nicht abgestützten Bereich
• FOPS/ROPS‑zugelassene Kabine
• Verbesserte Sicht durch große Fensterfläche und beheizte Weitwinkel‑Außenspiegel
• Türverriegelung der Kabine mit Sicherheitsbremsfunktion serienmäßig
• Optionales Rückfahrkamerasystem für bessere Rückwärtsübersicht
• SAHR Fail‑Safe‑Bremsen und Motorbremse
• Bremstest vom Fahrerhaus aus möglich
• Reduziertes Brandrisiko, da die Emulsionsladung vom Motorbereich entfernt positioniert ist

Nachhaltigkeit

• Verfügbar mit emissionsarmer Stage V‑Motorentechnologie

Ergonomie und Bedienerumgebung

• Manuelles Laden von Sprengstoffen entfällt vollständig
• Normet‑Kabine mit Fokus auf Ergonomie und Sicherheit
• Neue fortschrittliche Vorderachsfederung für erstklassigen Fahrkomfort
• Beheizbare Spiegel optional, Klimaanlage und Kabinenheizung optional
• Air‑suspended T‑back‑Fahrersitz mit 3‑Punkt‑Gurt
• Multifunktionsdisplay mit Anzeige wichtiger Fahrinformationen

Produktivität und Effizienz

• Platz für ein externes Emulsions‑Kit in der Maschinenmitte
• Ultraschneller, präziser Servo‑Roboterarm integriert in den robusten Bergbauträger
• Kompakte Abmessungen ermöglichen schnelle und wendige Fahrten
• Hohe Tragfähigkeit reduziert Fahrten zum Sprengstofflager
• Optionaler On‑Board‑Kompressor
• Hydraulische hintere Stützgatter und optionale hydraulische vordere Stützgatter

Technische Daten

• Produkttyp: Fernsteuerbarer Emulsionslader für Entwicklungsladungen unter Tage
• Vorgesehene Tunnelabdeckung: Geeignet für Stollen 4 x 4 m bis 6 x 6 m
• Tragfähigkeit: Unterstützt ein externes Emulsions‑Kit bis zu 4 ANE‑Tonnen (max. Gewicht 6 t)
• Maximale vertikale Reichweite: 6 m
• Fahrhöhe: 2,9 m
• Kabine: FOPS/ROPS‑zugelassen, verbesserte Sicht, beheizte Weitwinkelspiegel, Türverriegelungen
• Sicherheitssysteme: SAHR Fail‑Safe‑Bremsen, Motorbremse, Bremstest aus der Kabine, optionale Rückfahrkamera
• Bedienerumgebung: Ergonomische Normet‑Kabine, fortschrittliche Vorderachsfederung, luftgefedeter Sitz, Multifunktionsdisplay
• Antriebsoptionen: Verfügbar mit Stage V‑Motorentechnologie mit niedrigen Emissionen
• Laden & Handhabung: Platz für externes Emulsions‑Kit in der Mitte, Servo‑Roboterarm, optionaler On‑Board‑Kompressor
• Stabilität/Unterstützung: Hydraulische hintere Stützbeine; optionale hydraulische vordere Stützbeine
• Herstellererfahrung: Normet entwickelt seit den 1970er‑Jahren kontinuierlich Geräte für das Untertage‑Laden
