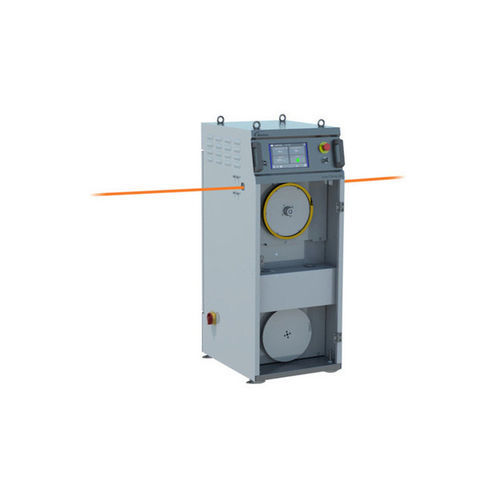

Elektrischer Vorwärmer Smart Temp

für DrahtSicherheit

Überblick
Die Drahtvorwärmer der Smart Temp-Reihe für die Kabelextrusion nutzen hochfrequente Vorwärmung in der Produktion, um eine gleichmäßige Isolierung und reproduzierbare Prozessresultate sicherzustellen. Das System reduziert Leistungsverluste durch effiziente Nutzung der Eingangsleistung, wendet konstante Erwärmungszyklen unabhängig von der Liniengeschwindigkeit an, speichert bis zu 50 Materialprofile und passt die Ausgangsspannung automatisch an das gewählte Material an. Umfangreiche Trockenkontakt‑ und Analogeingänge/-ausgänge ermöglichen die Integration in Extrusionslinien und Prozesssteuerung.

Funktionen & Vorteile

• Multidirektionale Linienheizung für Produktionslinien von links nach rechts oder rechts nach links.
• Hochfrequente Vorwärmung zur Beseitigung von Warm-/Kaltstellen in der Isolation.
• Moderne Wechselrichtertechnologie mit Diagnostikkommunikation an den Hauptprozessor.
• Automatische Bereichsauswahl zur Maximierung der an den Draht gelieferten Leistung.
• 10-Zoll-Touchscreen für vereinfachte Einrichtung und Bedienung.
• Serienmäßige Kabelbrucherkennung und elektrisch verriegelte Schiebetür für die Sicherheit des Bedienpersonals.
• Optionale Messung der ausgehenden Drahttemperatur mittels externem Messkopf.
• Gespeicherte Materialprofile: bis zu 50 Typen für schnelle Produktwechsel und reproduzierbare Einstellungen.
• Flexible I/O: Trockenkontakte und analoge Ein-/Ausgänge für Integration und Automatisierung.

Modelle

• Smart Temp 120 — Drahtgröße 0,28–1,4 mm; max. Liniengeschwindigkeit 1500 m/min; max. Drahttemperatur 190 °C; Riemenscheiben 2×120 mm; Leistung 8 KVA/400 V oder 6 KVA/200 V; max. Schleifenspannung 17 V.
• Smart Temp 280 — Drahtgröße 0,45–2,8 mm; max. Liniengeschwindigkeit 2500 m/min; max. Drahttemperatur 190 °C; Riemenscheiben 2×280 mm; Leistung 16 KVA; max. Schleifenspannung 40 V.
• Smart Temp 190 — Drahtgröße 0,37–1,4 mm; max. Liniengeschwindigkeit 2500 m/min; max. Drahttemperatur 400 °C; Riemenscheiben 2×190 & 2×120 mm; Leistung 16 KVA; max. Schleifenspannung 40 V.

Anwendungen & Hinweise

• Vorwärmen von Drähten in Kabelextrusionsprozessen zur Vermeidung von Isolationslücken und zur Verbesserung der Isolierqualität.
• Speicherfunktion für Materialprofile ermöglicht schnelle Umrüstung und reproduzierbare Einstellungen.
• Ausgelegt für mittlere bis sehr hohe Liniengeschwindigkeiten; optionale Messung der Ausgangstemperatur unterstützt die Inline‑Qualitätskontrolle.

Technische Daten

• Speicherbare Materialprofile: bis zu 50 Typen.
• Bedienfeld: 10-Zoll-Touchscreen.
• Erwärmungsmethode: hochfrequente Vorwärmung für gleichmäßige Erwärmung.
• Sicherheit: serienmäßige Kabelbrucherkennung; elektrisch verriegelte Schiebetür.
• I/O: Trockenkontakte und analoge Ein-/Ausgänge für Prozessintegration.
• Automatikfunktionen: automatische Bereichsauswahl zur Maximierung der Leistungsabgabe.
• Modelle & Schlüsselspezifikationen: siehe Modelle oben (Drahtgröße, max. Geschwindigkeit, max. Temperatur, Riemenscheibengröße, Leistung, max. Schleifenspannung).
