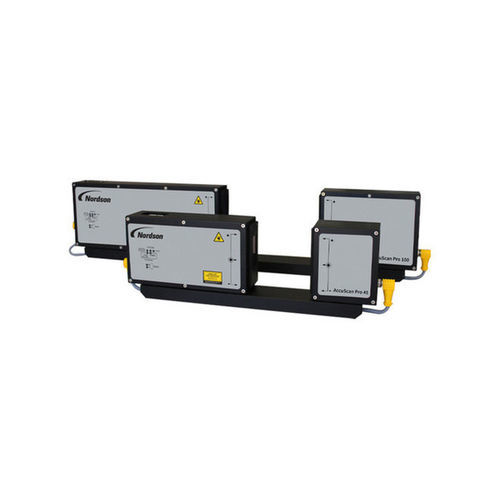

Rundlaufprüfgerät AccuScan Pro series

automatischintelligentfür Kabel

Überblick
Auf einer bewährten optischen und elektronischen Plattform aufbauend, ist AccuScan Pro ein kompakter einachsiger Laser-Durchmessermessgerät für Drähte, Kabel, Rohre, Schläuche und andere zylindrische, flache oder profilspezifische Produkte. Es eignet sich für die Inline-Echtzeit-Durchmesserregelung oder als eigenständiges Offline-Messgerät. Das Gerät misst Durchmesser bis 100 mm (3,94 in) und kann für größere Durchmesser gestapelt werden. Das Design ermöglicht präzise Messungen bei geringem Wartungsaufwand für industrielle Umgebungen.

Funktionen & Vorteile

• Hohe Messgenauigkeit unabhängig von der Position des Produkts innerhalb des Messfensters.
• Konstruktionsbedingte Optiken und Kalibrierungstechniken für konstante Genauigkeit.
• Schienendesign erlaubt flexible Abstände zwischen Sender- und Empfängerkopf.
• Optionales Luftspülsystem zur Reinigung der optischen Fenster und zur Reduzierung der Wartung.
• Flexible Kommunikation mit RS-232 und Ethernet für Prozessintegration.
• Optionales ultrahelles Display und Bedienerschnittstelle zur Konfiguration und Datenanzeige.
• Farbcodierte LED-Statusanzeigen zur schnellen Überwachung von Betrieb und Kommunikation.
• Gehäuse mit Schutzart IP65.

Zwei Modelle verfügbar
Modell | AccuScan Pro 45 mm | AccuScan Pro 100 mm
OD-Bereich | 0,13 – 45 mm (0,005 – 1,77 in) | 0,2 – 100 mm (0,008 – 3,94 in)
Torgröße | 52 mm (2,05 in) | 106 mm (4,17 in)
Genauigkeit | ±0,001 mm (45 mm Modell) | ±0,002 mm (100 mm Modell)
Auflösung | 0,00001 mm (beide Modelle) | 0,00001 mm (beide Modelle)
Scanrate | 1200 scans/sec | 1200 scans/sec

Optionen & Anwendungshinweise

• MultiScan-Option für 100 % Online-Prüfung mehradriger Kabel; misst bis zu 12 Drahtdurchmesser gleichzeitig und erkennt fehlende oder gebrochene Litzen.
• Option Einzel-Scan-Fehlererkennung für Bumps und Neckdowns (anwendungsabhängig).
• Gauges können gestapelt werden, um den messbaren Durchmesserbereich zu erweitern.
• Ausgelegt für Schnüre, Gummi- und Kunststoffschläuche, Kunststoffrohre, Stäbe, Drähte, Kabel und andere extrudierte oder gezogene Produkte.

Technische Spezifikationen

• Modelle: AccuScan Pro 45 mm und AccuScan Pro 100 mm.
• Messbereich (OD): 0,13–45 mm (45 mm Modell); 0,2–100 mm (100 mm Modell).
• Torgröße: 52 mm (45 mm Modell); 106 mm (100 mm Modell).
• Genauigkeit: ±0,001 mm (45 mm); ±0,002 mm (100 mm).
• Auflösung: 0,00001 mm (0,0000004 in).
• Scanrate: 1200 scans/sec.
• Optionen: MultiScan, Einzel-Scan lumps/neckdowns, ultrahelles Display, Luftspülung.
• Kommunikation: RS-232 und Ethernet; Unterstützung mehrerer Protokolle.
• Gehäuseklasse: IP65.
• Typische Anwendungen: Draht, Kabel, Rohr, Schlauch, Stangen, Extrusions- und Ziehprozesse.
