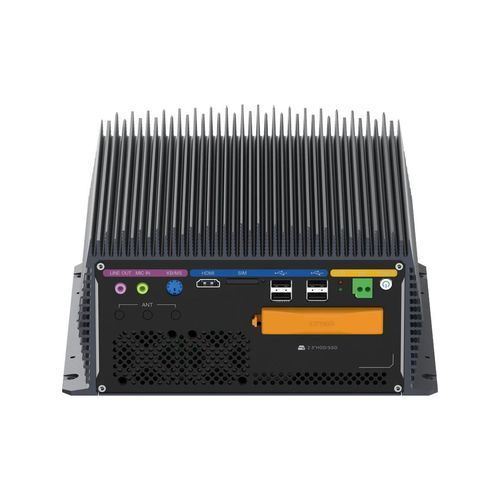

Expansion-PC eBOX-3000H-S series

BoxDesktopIntel® Pentium

Überblick
Lüfterloses Box-PC-System mit Unterstützung für Intel® 12./13./14. Gen Celeron/Pentium/Core™ i-Serie Prozessoren (TDP bis 65W). Ausgestattet mit 2× Intel GbE, 6× COM-Ports (4× RS-232 + 2× RS-232/RS-485), Dual-Display-Unterstützung (VGA/DVI/HDMI), erweiterbar via PCIe x16 (SE) oder 2× PCI (SP), M.2 + SATA Speicher, Mini PCIe für Funkmodule, M.2 Key-B für 5G-Erweiterung und DC 12–24V Eingang.

Hauptmerkmale

• Lüfterloses Aluminiumgehäuse für 24/7 Industrieeinsatz
• Unterstützt Intel® 12./13./14. Gen Celeron/Pentium/Core™ i-Serie (TDP bis 65W)
• 2 × Intel Gigabit Ethernet (GbE) LAN-Ports
• 6 × serielle Schnittstellen: 4 × RS-232 (COM1–4) + 2 × RS-232/RS-485 (COM5–6)
• Dual-Display über VGA + HDMI + DVI (asynchrone Dual-Displays)
• Erweiterungsfähig: PCIe x16 (SE) oder 2 × PCI (SP) für Zusatzkarten
• Mini PCIe Steckplatz(e) für Wi‑Fi / 4G Module; M.2 Key-B Steckplatz für 5G
• Speicher: M.2 (2242/2280) SATA + SATA3.0 (bis 6Gb/s)
• USB: 4 × USB3.0 und 4 × USB2.0
• Weitbereichs-DC-Eingang: DC 12–24V geeignet für Schaltschränke

Zusatzfunktionen

• AMI UEFI BIOS (128Mbit)
• Intel H610 Chipsatz
• 2 × 260-pin DDR4 3200MHz SO-DIMM Slots, bis zu 64GB
• Programmierbarer Watchdog-Timer (1–255 Stufen)
• OS-Unterstützung: Windows 10, Windows 11, Linux

Spezifikationen

• Modellbezeichnung: eBOX-3000H-SE (SE) / eBOX-3000H-SP (SP)
• CPU: Intel® 12./13./14. Generation Celeron/Pentium/Core™ Serie, TDP bis 65W
• BIOS: AMI UEFI 128Mbit
• Chipsatz: Intel H610
• Speicher: 2 × 260-pin DDR4 3200MHz SO-DIMM Slots, bis zu 64GB
• Speicherplatz: 1 × M.2 2242/2280 Key-M (SATA3.0 bis 6Gb/s); 1 × SATA3.0 (bis 6Gb/s)
• USB: 4 × USB3.0, 4 × USB2.0
• COM: 4 × RS-232 (COM1–4); 2 × RS-232/RS-485 (COM5–6)
• Erweiterungssteckplätze (SE): 1 × PCIe x16; 1 × Mini PCIe (Wi‑Fi/4G); 1 × M.2 Key-B (5G-Erweiterung)
• Erweiterungssteckplätze (SP): 2 × PCI; 1 × Mini PCIe (Wi‑Fi/4G); 1 × M.2 Key-B (5G-Erweiterung)
• LAN: 2 × Intel GbE LAN
• VGA: Bis zu 1920 × 1200 @60Hz; unterstützt asynchrone Dual-Displays
• HDMI: Bis zu 4096 × 2160 @30Hz; unterstützt asynchrone Dual-Displays
• DVI: Bis zu 1920 × 1200 @60Hz; unterstützt asynchrone Dual-Displays
• Watchdog: Programmierbar 1–255 Stufen
• OS-Unterstützung: Windows 10, Windows 11, Linux
• Stromversorgung: DC 12–24V
• Gehäusemaße (L×B×H): 242 mm × 240 mm × 117.73 mm
• Netto-Gewicht: 4.7 kg
• Betriebstemperatur: -20°C bis 60°C (SSD empfohlen)
• Lagerungstemperatur: -40°C bis 80°C (SSD empfohlen)
• Relative Luftfeuchtigkeit: 5–95% RH @40°C, nicht kondensierend
• Vibration (mit SSD): 1.5 Grms, IEC 60068-2-64, random, 5–500Hz, 1 h/Achse
• Stoß (mit SSD): 10G, IEC 60068-2-27, Halbwellen-Sinus, 11 ms
• EMC: CE / FCC Klasse A
• Bestell-/Teilenummern: B63.3000H.SE.0001 — eBOX-3000H-SE (ohne CPU, H610, 1× PCIe); B63.3000H.SP.0001 — eBOX-3000H-SP (ohne CPU, H610, 2× PCI)
• Optionale Konfigurationen / Zubehör: DDR4-Speicher: 4GB, 8GB, 16GB; 2.5" SSD: 128GB, 256GB, 512GB; M.2 SSD: 512GB, 1TB; 4G-Modul (Mini PCIe): EC20, EG25, EC25
