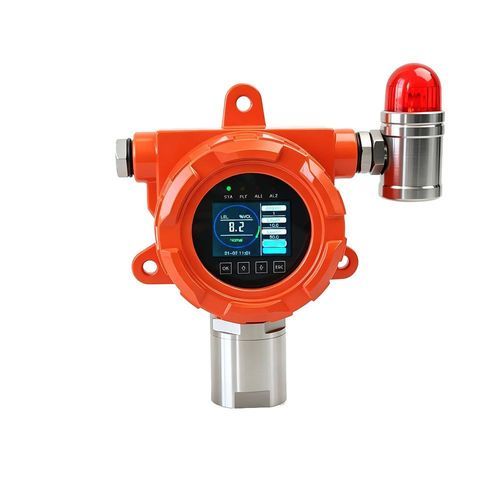

Kohlenstoffmonoxid-Gastransmitter MY F101

SchwefeldioxidSauerstoffWasserstoff

Produktübersicht
Die MY F101 Serie von Gasdetektions-Transmitter verwendet fortschrittliche großskalige integrierte Schaltkreis-Technologie und gemischte digital-analog Kommunikation. Es handelt sich um einen intelligenten fest installierten Gasdetektor mit Kommunikations-, Selbstdiagnose- und Fernalarmfunktionen, konzipiert für industrielle Anwendungen wie Petrochemie, Metallurgie, Raffination, Gastransport/-verteilung und Biochemie. Kompatibel mit PLC- und DCS-Steuer-/Alarmsystemen zur Fernüberwachung und -steuerung.

Eigenschaften

• Stromversorgung: DC 12–28 V
• Industrieller Standard-Ausgang 4–20 mA
• Zwei konfigurierbare Relaisausgänge
• Eigenes Ausgangsinterface für akustische und optische Alarme
• 128 × 64 Punktmatrix-LCD mit großzeichiger Anzeige
• Zwei Relais mit separaten Vorwarn- und Alarm-Schwellen
• Infrarot-Fernbedienung für bequeme Fernbedienung
• Separate Kalibrierung für Anzeige- und 4–20 mA-Ausgang zur Verbesserung der Genauigkeit

Technische Daten
Versorgungsspannung: DC 12 V–28 V, 500 mA, Ripple < 20 mV
Ausgangsfehler: < 1 % (4–20 mA Bereich)
Relaisbewertung: DC 48 V 1 A, AC 250 V 1 A
Betriebstemperatur: -40 °C bis 70 °C (Brandgefährlich); -20 °C bis 55 °C (anpassbar, Temperaturkompensation erforderlich)
Luftfeuchtigkeit: 10–95 % rF, nicht kondensierend
Atmosphärendruck: 90–110 kPa
Abmessungen: 193 × 139 × 92 mm (L × B × H)
Gehäuse: Druckguss-Aluminium, explosionsgeschützt und korrosionsbeständig
Gewicht: 1,5 kg (netto)
Explosionsschutzkennzeichnung: Ex d IIC T6 Gb

Gaserkennungs-Spezifikationen

• Sauerstoff — Bereich: 0–30 %VOL; Niedrigalarm: 19,5 %VOL; Höchstalarm: 23,5 %VOL; Auflösung: 0,1 %VOL
• Entzündbare Gase — Bereich: 0–100 %LEL; Niedrigalarm: 20 %LEL; Höchstalarm: 50 %LEL; Auflösung: 1 %LEL
• Kohlenmonoxid — Bereich: 0–1000 ppm; Niedrigalarm: 50 ppm; Höchstalarm: 150 ppm; Auflösung: 1 ppm
• Schwefelwasserstoff — Bereich: 0–100 ppm; Niedrigalarm: 10 ppm; Höchstalarm: 20 ppm; Auflösung: 1 / 0,1 ppm
• Ammoniak — Bereich: 0–100 ppm; Niedrigalarm: 20 ppm; Höchstalarm: 50 ppm; Auflösung: 1 / 0,1 ppm
• Wasserstoff — Bereich: 0–1000 ppm; Niedrigalarm: 200 ppm; Höchstalarm: 500 ppm; Auflösung: 1 / 0,1 ppm
• Chlor — Bereich: 0–20 ppm; Niedrigalarm: 5 ppm; Höchstalarm: 10 ppm; Auflösung: 1 / 0,1 ppm
• Chlorwasserstoff — Bereich: 0–20 ppm; Niedrigalarm: 5 ppm; Höchstalarm: 10 ppm; Auflösung: 1 / 0,1 ppm
• Schwefeldioxid — Bereich: 0–20 ppm; Niedrigalarm: 5 ppm; Höchstalarm: 10 ppm; Auflösung: 1 / 0,1 ppm
• Stickstoffmonoxid — Bereich: 0–250 ppm; Niedrigalarm: 50 ppm; Höchstalarm: 125 ppm; Auflösung: 1 / 0,1 ppm
• Stickstoffdioxid — Bereich: 0–20 ppm; Niedrigalarm: 5 ppm; Höchstalarm: 10 ppm; Auflösung: 1 / 0,1 ppm

Technische Spezifikationen

• Modellreihe: MY F101
• Signalausgang: 4–20 mA Standard
• Alarmausgänge: Zwei Relais (konfigurierbare Schwellen)
• Anzeige: 128 × 64 Punktmatrix-LCD
• Stromeingang: DC 12–28 V, 500 mA
• Relaisbewertung: DC 48 V 1 A, AC 250 V 1 A
• Betriebstemperatur: -40 °C bis 70 °C (Brandgefährlich); -20 °C bis 55 °C (anpassbar)
• Feuchte: 10–95 % rF nicht kondensierend
• Druck: 90–110 kPa
• Gehäuse: Druckguss-Aluminium, explosionsgeschützt und korrosionsbeständig
• Abmessungen: 193 × 139 × 92 mm
• Gewicht: 1,5 kg
• Explosionsschutz: Ex d IIC T6 Gb
• Optionale Gase und Messbereiche verfügbar
