Flanschschutz

Produktübersicht

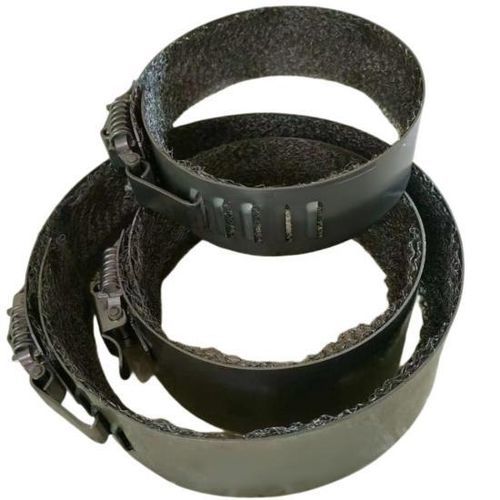

BSTFLEX mehrlagige Flanschschutze mit Edelstahldrahtgewebe kombinieren ein äußeres Metallband mit einem internen mehrlagigen Edelstahldrahtgewebe-Einsatz, um Spritzschutz an industriellen Flanschverbindungen zu bieten. Das Gewebe wird um die Verbindung positioniert, um einen konzentrierten Leckstrahl zu unterbrechen, während der abnehmbare Verschluss bei geplanten Wartungen Zugang gewährt. Abmessungen des Schutzes, Edelstahlgüte und Gewebekonstruktion werden entsprechend der Flanschengeometrie und den Betriebsbedingungen spezifiziert.

Warum das interne Gewebe wichtig ist
Das Außenband umschließt den Flanschrand, während das mehrlagige Gewebe innen im Schutz um die Dichtung angeordnet ist. Ziel ist es, einen konzentrierten Leckstrahl zu unterbrechen und zu verteilen, statt die Freisetzung direkt gegen eine glatte Metallfläche wirken zu lassen. Der Schutzeffekt hängt von der vollständigen Konstruktion, der Passung und den Betriebsbedingungen ab; Gewebegrad, Anordnung, Abdeckung und Befestigung sollten in der vereinbarten Produktspezifikation enthalten sein. Dieses Produkt ist ein äußerer Spritzschutz, keine druckhaltende Hülle und keine Reparatur für eine ausgefallene Flanschverbindung; es ersetzt nicht die Dichtfunktion der Dichtung, Flanschflächen und Verschraubung.

Drei Teile der Schutzeinheit

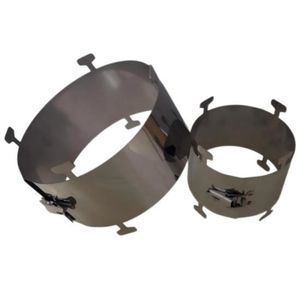

• Edelstahl-Außenband: Das geformte Metallband passt um die Außenseite der Flanschbaugruppe. Durchmesser und Bandbreite werden an die Verbindung angepasst, um Interferenzen mit Schrauben, benachbarter Ausrüstung oder vorhandener Isolierung zu vermeiden.
• Mehrlagiger Edelstahldrahtgewebe-Einsatz: Das interne mehrlagige Gewebe wird innen im Schutz um die Dichtung positioniert. Das Gewebe muss in der montierten Abdeckung korrekt positioniert bleiben; seine Abmessungen, Anordnung und Befestigungsdetails sind in der genehmigten Konfiguration definiert.
• Abnehmbarer Verschluss: Ein Riegelverschluss ermöglicht das Öffnen der Einheit zum Einbau und das Entfernen bei geplanten Wartungsarbeiten. Verschlussdesign und Werkstoff der Komponenten werden zusammen mit den Band- und Gewebeanforderungen bestätigt.

Produktspezifikation und Bestelldetails
Position | Beschreibung
Produkt | Mehrlagiger Flanschschutz mit Edelstahldrahtgewebe
Marke | BSTFLEX
Konstruktion | Außenband aus Metall mit internem mehrlagigen Edelstahldrahtgewebe-Einsatz
Materialangabe | Edelstahlsorten für Band, Gewebe und Verschluss werden im Angebot bestätigt
Gewebekonfiguration | Schichtanordnung, Abdeckung und Befestigung gemäß der vereinbarten Baugruppenspezifikation
Verschluss | Abnehmbarer Riegelverschluss, mit endgültigen Details auf der Produktzeichnung bestätigt
Anschlussanpassung | Spezifiziert nach Flanschnorm, Außendurchmesser, Baugruppenbreite und verfügbarem Freiraum
Zweckbestimmung | Externer Spritzschutz für Flansche; keine Leckreparatur oder druckdichte Eindämmung
Betriebsbedingungen | Prozessmedium, normale und maximale Temperatur sowie Druck sind für die vorgeschlagene Baugruppe zu prüfen
Prüfung und Dokumentation | Erforderliche Abnahmekriterien und Dokumentation müssen vor Auftragsbestätigung identifiziert werden

Material- und Anwendungsauswahl
Geben Sie die erforderliche Edelstahlsorte für alle relevanten Komponenten, einschließlich Gewebe und Riegel, an. Gehen Sie nicht davon aus, dass die Angabe des Materials des Außenbands automatisch das Material der gesamten Schutzvorrichtung definiert. Typische Einsatzzwecke sind Dampf, Heizöl, Schmieröl und Dieselsysteme; jede Anwendung erfordert eine Prüfung des Mediums, der Betriebsbedingungen, der Anschlussgeometrie und des Schutzziels, bevor eine Konfiguration ausgewählt wird. Für Projekte mit speziellen Umwelt-, Marine- oder Inspektionsanforderungen sollten diese Anforderungen in die Anfangsspezifikation aufgenommen werden, damit erforderliche Qualifikationen oder Prüfdokumente für die gelieferte Baugruppe und deren Betriebsbedingungen gelten.

Anpassung des Gewebe-Schutzes an die tatsächliche Verbindung
Stellen Sie die Flanschnorm, die Nenngröße und die Druckbezeichnung zusammen mit einer Zeichnung oder gemessenen Abmessungen bereit. Außendurchmesser, montierte Breite, Schraubenüberstände und der umgebende Raum sind wichtige Eingabedaten zur Dimensionierung des Schutzes. Fotos von Vorder- und Seitenansicht der Verbindung sowie eine Flanschtabelle für mehrere Installationen sind bei der Prüfung von Größen und Zugangsrestriktionen hilfreich.

Installations- und Wartungshinweise
Die Installation muss den genehmigten Montageanweisungen und den sicheren Arbeitsverfahren der Anlage folgen. Autorisiertes Personal sollte die Verbindung sichern, bevor der Schutz montiert oder entfernt wird. Nähern Sie sich keiner aktiven Leckage, um eine Abdeckung zu installieren oder einzustellen. Überprüfen Sie die Schutzgröße und positionieren Sie das Gewebe gemäß der genehmigten Zeichnung. Sichern Sie den Verschluss, ohne das Band zu zwingen oder das Gewebe zu verdrängen. Halten Sie vorgesehene Inspektions-, Entwässerungs- oder Entlüftungsöffnungen frei. Prüfen Sie bei periodischen Inspektionen Band, Gewebe und Verschluss auf Beschädigung, Korrosion, Verschmutzung oder Verschiebung; die weitere Verwendung ist anhand des Zustands der kompletten Baugruppe zu bewerten.

Häufig gestellte Fragen

• Ist dies ein mit Gewebe ausgekleideter Schutz oder eine nur aus Drahtgewebe gefertigte Abdeckung? Die Konstruktion kombiniert ein äußeres Metallband mit einem internen mehrlagigen Edelstahldrahtgewebe-Einsatz; Gewebe und umgebendes Band sind als Teile einer einzigen Schutzeinheit spezifiziert.
• Verleiht das Hinzufügen von Gewebe jedem Flanschschutz die gleiche Schutzwirkung? Nein. Die Leistung muss für die tatsächlichen Materialien, die Gewebeanordnung, die Abdeckung, die Passung und die Betriebsbedingungen bewertet werden. Ein Gewebe-Einsatz allein ist kein Nachweis für eine bestimmte Druckklassifizierung oder ein bestimmtes Sprühverhalten.
• Kann die Druckbezeichnung der Flanschverbindung als Druckbewertung für den Schutz verwendet werden? Nein. Die Flanschbezeichnung identifiziert die Rohrleitungverbindung. Jede erforderliche Leistung oder Prüfung des Spritzschutzes muss separat für die komplette Schutzeinheit spezifiziert werden.
• Können diese Schutzvorrichtungen eine bestehende Flanschleckage stoppen? Sie werden nicht als Leckreparaturgeräte angeboten. Eine leckende Verbindung erfordert geeignete Isolations-, Inspektions- und Reparaturverfahren. Spritzschutz stellt nicht die Integrität der Flanschdichtung wieder her.

Eigenschaften / Technische Daten

• Produkt: Mehrlagiger Flanschschutz mit Edelstahldrahtgewebe
• Marke: BSTFLEX
• Konstruktion: Außenband aus Metall mit internem mehrlagigen Edelstahldrahtgewebe-Einsatz
• Materialangabe: Edelstahlsorten für Band, Gewebe und Verschluss (laut Angebot bestätigt)
• Gewebekonfiguration: Schichtanordnung, Abdeckung und Befestigung gemäß vereinbarter Baugruppenspezifikation
• Verschluss: Abnehmbarer Riegelverschluss (Details auf der Produktzeichnung)
• Anschlussanpassung: Spezifiziert nach Flanschnorm, Außendurchmesser, Baugruppenbreite und verfügbarem Freiraum
• Zweckbestimmung: Externer Spritzschutz für Flansche (kein druckdichter Einschluss oder Leckreparatur)
• Betriebsbedingungen: Prozessmedium, normale und maximale Temperatur und Druck sind für die vorgeschlagene Baugruppe zu prüfen
• Prüfung & Dokumentation: Erforderliche Abnahmekriterien und Dokumentation vor Auftragsbestätigung zu identifizieren
• Bestellung (moq): 1
