Flanschschutz BSTFLEX

Übersicht

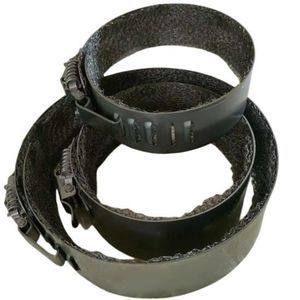

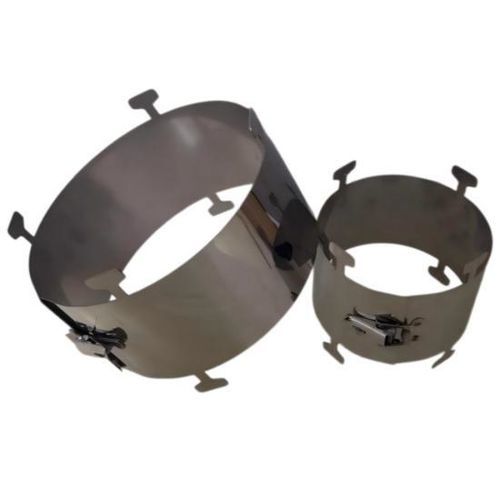

BSTFLEX bandförmige Flanschschutze aus Edelstahl sind abnehmbare Metallabdeckungen, die außen um den Umfang von verschraubten Flanschverbindungen sitzen. Das offenseitige, geformte Band, geformte Kantenlaschen und ein Edelstahlverschluss ermöglichen eine sichere Außenanbringung bei zugleich abnehmbarer Ausführung für Inspektion und Wartung. Banddurchmesser und Bandbreite werden an die Geometrie der montierten Flanschverbindung und an vorhandene Einbaufreiräume angepasst. Materialgüte und anwendungsspezifische Anforderungen werden im Angebotsprozess bestätigt.

Hauptmerkmale

• Geformtes Edelstahlband mit offenen Seiten, das den Flanschumfang umschließt
• Geformte Kantenlaschen gemäß Referenzdesign; endgültige Anordnung per Zeichnung bestätigt
• Edelstahlverschluss für äußeres Öffnen und Entfernen
• Außenanpassung um die montierte Flanschverbindung (nicht zwischen Flanschdichtflächen eingeführt)
• Bemassung basierend auf Flanschgeometrie (Banddurchmesser, Bandbreite, Spiel) und nicht ausschließlich auf Nennrohrgröße

Konstruktion und Bestellspezifikationen
Artikel: Spezifikation oder Bestellanforderung
Produkttyp: Bandförmiger Flanschschutz aus Edelstahl
Marke: BSTFLEX
Gehäuseaufbau: Geformtes Edelstahlband mit offenen Seiten
Werkstoffgüte: Erforderliche Edelstahlgüte in Anfrage angeben; im Angebot bestätigen
Verschluss: Edelstahlverschluss; Werkstoffanforderungen der Komponenten bei Bestellung bestätigen
Kantenkonfiguration: Geformte Laschen wie im Referenzdesign; endgültige Anordnung gemäß vereinbarter Zeichnung
Einbauposition: Außenanpassung um die Flanschbaugruppe
Hauptabmessungen: Banddurchmesser, Bandbreite und Freiraum um die montierte Verbindung
Referenzflanschnorm: HG/T 20592 Flanschabmessungen; bei Bestellung Größe und Druckbezeichnung angeben
Andere Flanschnormen: Reichen Sie die anwendbare Norm und die Maßzeichnung zur Prüfung ein
Anwendungsinformationen: Prozessmedium, Betriebstemperatur, Betriebsdruck und erforderliche Schutzfunktion angeben

Informationen für korrektes Dimensionieren

• Flanschnorm, Nenngröße und Druckbezeichnung (legt Serie und Maßreferenz fest)
• Außendurchmesser der Flanschverbindung (ermittelt Banddurchmesser und Passform)
• Gesamtbreite der Verbindung (definiert Bandbreite und Abdeckungsbereich)
• Bolzen- und Mutterprotrusionen (erkennen mögliche Störungen mit Band, Laschen oder Verschluss)
• Rohraußendurchmesser und umliegende Hindernisse (Platz für Positionierung und Entfernen)
• Front- und Seitenfotos (Installationsdetails, die auf Zeichnungen fehlen können)

Anwendungsleitfaden
Typische Anwendungen umfassen chemische Verfahren, Pharma- und Kraftwerksrohrleitungen. Für Dampf- oder geschmolzene Salz-Dienste sind Prozessmedium und Betriebsbedingungen vor Auswahl anzugeben. Bei Armaturen jede geflanschte Verbindung einzeln angeben und Fotos von Gehäuse, Handrad oder Antrieb bereitstellen; ein Band um eine Flanschverbindung bietet keine vollständige Umhausung des Armaturenmechanismus. Für Sprühschutzanwendungen die erforderliche Schutzleistung und Prüfvorgaben angeben. Ein äußeres Metallband allein ist kein validiertes Druckdichtungselement oder Nebelunterdrückungssystem, sofern keine zusätzliche innere Konstruktion spezifiziert und vereinbart wurde.

Installation und Prüfung
Lassen Sie den Schutz von befugtem Personal gemäß den sicheren Arbeitsverfahren der Anlage montieren, einschließlich Isolierung, Druckentlastung und Kühlung, falls erforderlich. Nähern Sie sich nicht einer aktiven Leckage zur Montage oder Einstellung. Prüfen Sie den Freiraum um Bolzen und umgebende Ausrüstung, bevor Sie den Verschluss betätigen. Vermeiden Sie das Erzwingen oder Verformen des Bandes zur Kompensation falscher Größen. Prüfen Sie Band, Laschen und Verschluss auf Beschädigung, Verformung oder Korrosion vor der Wiederverwendung. Dieses Produkt ist ein äußerer Schutz und kein drucktragender Reparaturschelle; es ersetzt nicht beschädigte Dichtungen, defekte Flansche oder fehlerhafte Schraubverbindungen.

Häufig gestellte Fragen (Auswahl)

• Unterschied vs Vollverkleidung: Bandförmige Schutze umschließen den Umfang und lassen Seiten offen; Vollverkleidungen besitzen ringförmige Seitenblenden und andere Abdeckungsgeometrien
• Kompatibilität: Gehen Sie nicht davon aus, dass ein Schutz für alle Flansche gleicher Nennrohrgröße passt; prüfen Sie Norm, Druckbezeichnung, Außendurchmesser und montierte Breite
• Druckklasse: Die Druckbezeichnung der Flanschverbindung identifiziert die Rohrverbindung, legt aber nicht die Schutzwirkung eines äußeren Schutzes fest; geben Sie Prüfungen für Sprühschutz an, falls erforderlich
• Wärmedämmung: Das Metallband ist keine abnehmbare Isolierjacke; spezifizieren Sie Wärmedämmung separat, falls erforderlich

Technische Daten

• Produkttyp: Bandförmiger Flanschschutz aus Edelstahl
• Marke: BSTFLEX
• Gehäuseaufbau: Geformtes Edelstahlband mit offenen Seiten
• Verschluss: Edelstahlverschluss
• Kantenkonfiguration: Geformte Laschen (endgültige Anordnung gemäß vereinbarter Zeichnung)
• Installation: Außenanpassung um die montierte Flanschverbindung
• Hauptabmessungen: Banddurchmesser, Bandbreite, Einbau-Freiraum
• Referenzflanschnorm: HG/T 20592 (andere Normen mit Zeichnungen akzeptiert)
• Erforderliche Anwendungsdaten: Flanschzeichnung oder gemessene Abmessungen, Prozessmedium, Temperatur und Betriebsdruck
