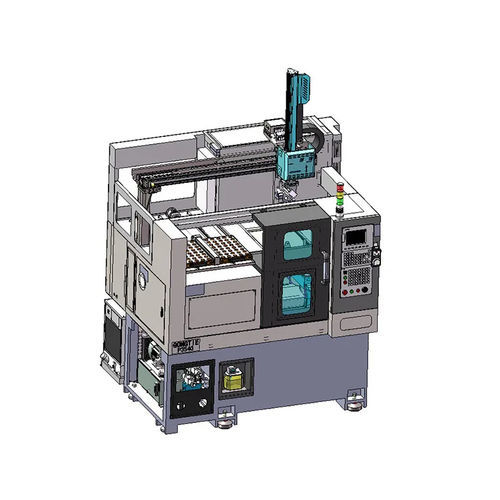

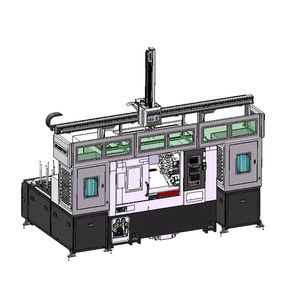

Automatisiertes Beladungssystem
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Merkmal
- automatisiert
Beschreibung
Übersicht
Gantry-Roboter mit Stocker
Fütterung von hinten
Vorne zugeführte Achsenteile
Achsenteile — Förderband
Single-Layer Stocker
Double-Layer Stocker
Multi-Layer / Double / Single (Übersicht)
12-Stations-Stocker
Kettenbrett für Wellen-/Schaftteile
Kettenbrett für Scheibenteile
Technische Daten / Spezifikationen
- Modulare Gantry-/Portal-Ladesysteme zur Automatisierung von CNC-Drehmaschinen, die Gantry-Roboter mit verschiedenen Stocker- und Zuführlösungen kombinieren, um Scheiben, Sonderformteile und Wellen-/Achsteile zu handhaben.
Gantry-Roboter mit Stocker
- Verarbeitungsteile: Scheiben, Sonderformteile.
- Stocker-Größe (Beisp.): 250 × 400 mm (bis zu 2 Stocker typisch).
- Werkstückbegrenzung: Ø/Länge ≤ 50 mm.
- Geeignete CNC-Maschinen (Beisp.): P3538.
Fütterung von hinten
- Verarbeitungsteile: Achsenteile (glatte Wellen, Schrauben).
- Werkstückanordnung / Kapazität: B550 — Ø 6–25 mm; Länge 100–550 mm; B300 — Ø 6–25 mm; Länge 100–300 mm.
- Anwendung: für Achsteile, die geringere Anforderungen an die Achsrichtungspräzision akzeptieren.
- Geeignete CNC-Maschinen: P3518 / P3538.
Vorne zugeführte Achsenteile
- Verarbeitungsteile: glatte Wellen, Schrauben.
- Werkstückbereich: Ø 6–25 mm; Länge 80–200 mm.
- Anwendung: für Teile mit höheren Anforderungen an die Achsrichtungspräzision; Umkippvorrichtung (Flip) für beidseitige Bearbeitung integrierbar.
- Geeignete CNC-Maschinen: P3518 / P3538.
Achsenteile — Förderband
- Verarbeitungsteile: glatte Wellen, Schrauben.
- Werkstückbereich: Ø 6–30 mm; Länge 80–300 mm.
- Spezifikation: Umkippvorrichtung für beidseitige Bearbeitung zulässig; kontinuierliche Zuführung über Förderband.
- Geeignete Maschinen: Gongtie automatische CNC-Maschinen mit Gantry-Roboter.
Single-Layer Stocker
- Verarbeitungsteile: Scheiben, Sonderformteile, Achsteile mit Stufe.
- Stocker-Größen: 250 × 400 mm und 250 × 500 mm (bis zu 2 Stocker typisch).
- Option: Umkippvorrichtung für beidseitige Bearbeitung möglich.
- Geeignete Maschinen: Gongtie automatische CNC-Maschinen mit Gantry-Roboter.
Double-Layer Stocker
- Verarbeitungsteile: Scheiben, Sonderformteile, Achsteile mit Stufe.
- Stocker-Größen: 250 × 400 mm und 250 × 500 mm (bis zu 4 Stocker typisch).
- Option: Umkippvorrichtung zulässig.
- Geeignete Maschinen: Gongtie automatische CNC-Maschinen mit Gantry-Roboter.
Multi-Layer / Double / Single (Übersicht)
- Multi-Layer Stocker: z. B. 250 × 400 mm pro Schicht; bis zu 12 Stocker in Hochdichte-Konfigurationen.
- Double-Layer Stocker: bis zu 4 Stocker typisch.
- Single-Layer Stocker: bis zu 2 Stocker typisch.
- Umkippvorrichtungen integrierbar für beidseitige Bearbeitung, wenn erforderlich.
12-Stations-Stocker
- Verarbeitungsteile: Scheiben.
- Werkstückbereich: Spann-Ø 30–170 mm; Auflage-Innendurchmesser 50–220 mm.
- Option: Umkippvorrichtung zulässig.
Kettenbrett für Wellen-/Schaftteile
- Verarbeitungsteile: Wellen-/Schaftteile mit Stufe, Sonderformteile.
- Werkstückbereich: Wellen ca. Ø 50 mm und bis zu 300 mm Länge.
- Option: Umkippvorrichtung akzeptabel; kontinuierliche Zuführung über Kettenbrett.
- Geeignete Maschinen: Gongtie automatische CNC-Maschinen mit Gantry-Roboter.
Kettenbrett für Scheibenteile
- Verarbeitungsteile: Scheibenteile.
- Werkstückbereich: Ø 30–130 mm.
- Option: Umkippvorrichtung akzeptabel für beidseitige Bearbeitung.
Technische Daten / Spezifikationen
- Unterstützte Werkstückarten: Scheiben, Sonderformteile, Achsenteile (Wellen, Schrauben), Wellenteile.
- Typische Stocker-Größen: 250 × 400 mm; 250 × 500 mm.
- Werkstückdurchmesser (Beispiele): ab 6 mm bis ~170 mm (z. B. 6–25 mm, 6–30 mm, 30–130 mm, 30–170 mm).
- Werkstücklängen (Beispiele): 80–200 mm, 80–300 mm, 100–300 mm, 100–550 mm.
- Stocker-Kapazitäten: Single-Layer (bis 2), Double-Layer (bis 4), Multi-Layer (bis 12 oder mehr).
- Besondere Merkmale: Umkippvorrichtung für beidseitige Bearbeitung; Förderbänder und Kettenbretter für kontinuierliche Zuführung.
- Kompatible CNC-Modelle: P3518, P3538 und andere Gongtie automatische CNC-Maschinen mit Gantry-Roboter.
