Hubportal

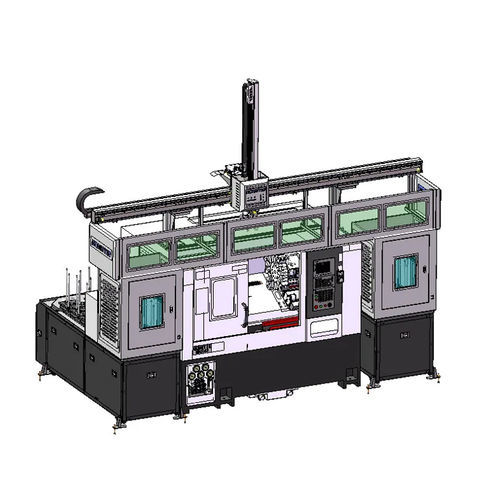

Die CNC-Portal-Lösungen von GONGTIE automatisieren den Teiletransfer für Dreh- und Bearbeitungszentren und bieten konfigurierbare Stocker-Lösungen für Einzel- oder Mehrmaschinenzellen. Die Systeme lassen sich in GONGTIE CNC-Maschinen integrieren und an Werkstattlayouts anpassen, sodass Reinigungs- oder Prüfmaschinen ergänzt werden können.

Verfügbare Konfigurationen

• Ein Portalroboter für eine CNC-Maschine — geeignet für die meisten Maschinentypen.
• Ein Portalroboter für zwei CNC-Maschinen — ein einzelner Stocker bedient zwei Maschinen (Kipp-/Überdrehvorrichtung zulässig).
• Portalroboter für eine/zwei CNC-Maschinen — Doppel-Stocker für zwei Maschinen (Kippvorrichtung zulässig).
• Drawer-Stocker für zwei CNC-Maschinen — Schubladenlagerung (Kippvorrichtung zulässig).
• Kombinierte Portallinie — multi-maschinenfähige Portallösung, anpassbar an Werkstattmodifikationen und Erweiterungen (Reinigung/Prüfung).

Wesentliche Komponenten (Hotspots)

• Portalroboter (Gantry robot)
• Loading Stocker
• Unloading Stocker

Anwendungen und bearbeitete Bauteile

• Bearbeitungsteile: Scheibenteile, Sonderformteile, Wellen-/Achsteile.
• Einsatzfälle: automatisierte Zuführung für CNC-Drehmaschinen, Bedienung mehrerer Maschinen durch einen Roboter, Zellen mit begrenztem Platz mit separater Lade- und Entladeseite.

Installationshinweise und Kompatibilität

• Layout: Unterstützung von Beladen an einer Seite und Entladen an der gegenüberliegenden Seite zur Flächeneinsparung und Integrationsmöglichkeiten für nachgeschaltete Geräte (Reinigung, Prüfungen, etc.).
• Kompatibilität: geeignet für alle GONGTIE CNC-Maschinen, mit Ausnahme des Modells P3538 (sofern angegeben).

Anpassung / technische Aspekte

• Stocker und Portallinien sind modular und an Werkstattlayouts anpassbar.
• Optionale Kipp-/Umkippvorrichtungen können für besondere Handhabungsanforderungen integriert werden.
• Reinigungs- und Prüfmaschinen können inline hinzugefügt werden, entsprechend den Kundenprozessanforderungen.
