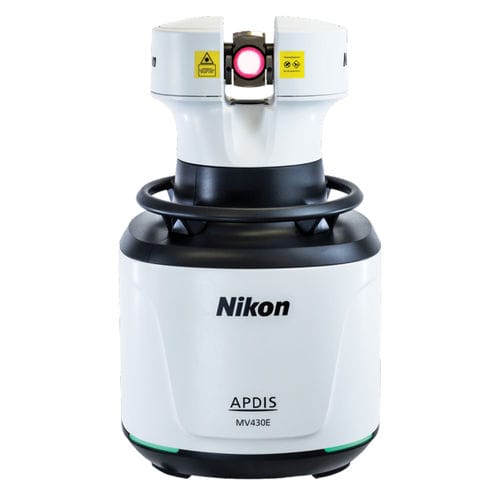

Computergesteuertes Koordinatenmesssystem APDIS MV4x0

tragbarfür große Teilein Produktionsnähe

Produktübersicht
Nikons APDIS ist eine Laser-Radar-Generation für schnelle, automatisierte und berührungslose Inspektionen. Das System liefert absolute, wiederholbare Messungen auf Distanz ohne Messtaster, Targets oder Oberflächenvorbereitung und eignet sich zur Automatisierung von Prüfaufgaben an komplexen, empfindlichen oder schwer zugänglichen Bauteilen.

Automatisierte berührungslose Messung
Das System erfasst Details aus der Entfernung ohne physischen Kontakt und macht Vorbereitung, Targets oder Adapter überflüssig. APDIS eignet sich für die Automatisierung wiederkehrender Inspektionsaufgaben in Fertigung, Werkstatt und Messräumen.

Hauptvorteile

• Hohe Produktivität: Schnelle, automatisierte Messungen mit minimaler Einrichtungszeit.
• Flexible Installation: Mobil und geeignet für den Shopfloor — absolute Messungen sind vor Ort oder in der Fertigungslinie möglich.
• Schutz von Bauteil und Bediener: Langreichweitige Laser-Messung hält einen sicheren Abstand zwischen Messgerät, Bediener und Bauteil.
• Minimale Vorbereitung: Heterodyne-Interferometrie ermöglicht Messungen nahezu jeder Oberfläche ohne Targets oder Vorbehandlung.

Anwendungsbereiche

• Automobilindustrie — Absolute Merkmalsmessung ohne Teilevorbereitung, für Messraum oder Produktionslinie.
• Energie — Großflächige Kontrolle und automatisierte Messung großer Strukturen.
• Luft- und Raumfahrt — Messung großer Bauteile für Automatisierung und prädiktives Shimming.
• Raumfahrt/Satelliten — Berührungslose Inspektion empfindlicher, stark reflektierender Oberflächen.

Modellvergleich (ausgewählte Zeilen)
MV430 | MV450 | MV430E | MV450E
Reichweite: 0,5 m bis 30 m | 0,5 m bis 50 m | 0,5 m bis 30 m | 0,5 m bis 50 m
Datenrate (alle Modelle): 4000 Hz
Scangeschwindigkeit (Standard*): MV430/MV430E – 500 Pkte/s (≈2 s/cm2) | MV450/MV450E – 1000 Pkte/s (≈1 s/cm2)
Merkmalsmessung: Standard Feature Scan (MV430) | Enhanced Feature Scan (MV450)
Schwingungsmessung: MV450E – bis zu 2000 Hz; 1 µm/m Empfindlichkeit (nicht für MV430-Serie)
Schutzart (alle): IP54

Arbeitsgrenzen & Orientierung
Arbeitsbereich: 0,5 m – 30 m / 50 m
Azimut: ±180° | Elevation: ±45°

Genauigkeit (MPE)
MPE (Basis): 20 µm + 5 µm/m
Zusätzlicher Winkelterm: 13,6 µm/m

2-Punkt-Längenmessung Genauigkeit (Zusammenfassung)
Formel (MPE µm): √(2(20 + 5·RAve)^2 + (13.6·RAve)^2) wobei RAve = durchschnittliche Reichweite in Metern.
Beispiele (Durchschn. Reichweite → MPE / Typisch): 0,5 m → 33 µm / 17 µm; 1 m → 40 µm / 20 µm; 2 m → 57 µm / 28 µm; 5 m → 115 µm / 58 µm; 10 m → 216 µm / 108 µm; 20 m → 420 µm / 210 µm; 30 m → 625 µm / 313 µm.

Hinweise
* Standardeinstellungen — Stacking 4, Punktabstand 0,1 mm, Linienabstand 1 mm.
** Enhanced Feature Scan kann Funktionen unter bestimmten Einstellungen bis zu doppelt so schnell messen wie die Standardvariante.

Technische Daten

• Modellreihe: APDIS MV4x0 (MV430, MV450, MV430E, MV450E)
• Messprinzip: Laser Radar / Heterodyne-Interferometrie
• Reichweite: 0,5 m bis 30 m / 50 m (modellabhängig)
• Datenrate: 4000 Hz
• Scangeschwindigkeit (Standard): 500 Pkte/s (MV430-Serie) / 1000 Pkte/s (MV450-Serie)
• Merkmals-Scan: Standard oder erweitert (E-Modelle)
• Schwingungsmessung: E-Modelle bis 2000 Hz; 1 µm/m Empfindlichkeit
• Winkelbereich: Azimut ±180°, Elevation ±45°
• Genauigkeit (MPE): 20 µm + 5 µm/m; zusätzlicher Winkelfaktor 13,6 µm/m
• Schutzart: IP54
