Computergesteuerte Koordinatenmessmaschine APDIS BiW

ohne Armein Produktionsnähefür Qualitätskontrolle

Produktübersicht
Die APDIS Intelligent Quality Stations sind flexible, vollautomatische, berührungslose KMG-Systeme für Rohkarosserien und Fahrzeugkomponenten. Mit dem MV430E Laser Radar geeignet für Fertigungsumgebung oder Messraum, schnelle Inbetriebnahme und Echtzeit-Qualitätsergebnisse und -analysen.

Wesentliche Vorteile

• Bis zu sechsmal schnellere Messungen als herkömmliche taktile KMGs.
• Für Werkstatt- oder Messrauminstallation mit vereinfachter Programmierung konzipiert.
• Berührungslose Messung: keine Adapter, Messtaster oder Beschichtungen erforderlich.
• Hohe Wiederholbarkeit und Echtzeit-Feedback zur Beschleunigung von Qualitätsentscheidungen.
• Große Messabstände und vorprogrammierte Robotergitter reduzieren Kollisionsrisiken und schützen Bauteile und Bediener.

Intelligente Messungen
Schnelle Konfiguration und automatisierte Erfassung von Merkmalen mit hoher Genauigkeit und Wiederholbarkeit. Unterstützt Messungen von einzelnen Merkmalen bis zu umfangreichen Merkmalssätzen ohne Targets oder Adapter.

Intelligente Analyse
Echtzeit-Datenfeedback und Analysetools zur schnellen Erkennung von Abweichungen und zur Umsetzung gezielter Prüfstrategien, die nur das Notwendige messen.

Intelligente Qualität
Metrologisch hochwertige Prüfung auf dem Fertigungsboden mit minimalem Setup, vereinfachter Programmierung und flexiblen Installationsoptionen, um die Qualitätsprüfung dort zu platzieren, wo sie benötigt wird.

Produkthighlights

• Laser Radar-Technologie: MV430E für schnelle, automatisierte, hochpräzise Messungen.
• Roboterunabhängige Ausrichtung: Kalibrierung an jeder Messposition zur Eliminierung von Roboterabweichungen.
• Flexible Installation: geeignet für Fertigungsumgebung oder Messraum.
• Effiziente Datensätze: 1 bis 1000 Merkmale mit minimalen Datensätzen messen.
• Erweiterte Merkmalabdeckung: MV430E-Langreichweite erreicht Merkmale, die anderen Technologien unzugänglich sind.
• Sicherheit: vorprogrammierte Robotergitter und große Messabstände; internationale Sicherheitszertifizierung.

Modellkonfigurationen (Zusammenfassung)

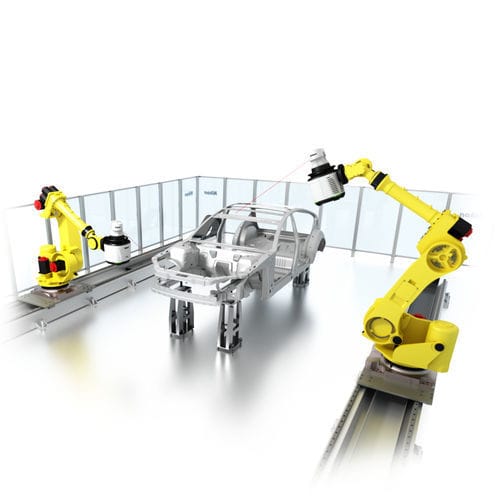

R‑Serie — R180S: Roboter und Drehtisch; 1 x MV430E. R‑Serie — R180D: Roboter und zwei Drehtische; 1 x MV430E. DR‑Serie — DR600: Zwei Roboter auf Schienen; 2 x MV430E. DR‑Serie — DR600T: Zwei Roboter auf Schienen; 2 x MV430E.

Installationsgröße und Messvolumen (ca., mm)
R180S — Installationsgröße L x B x H: 8000 x 5000 x 4000; Messvolumen X x Y x Z: 1800 x 1800 x 2200; Drehtisch Durchmesser: 1800; Schienenlänge: k. A. R180D — Installationsgröße: 9000 x 11000 x 4000; Messvolumen: 2 x 1800 x 2 x 1800 x 2 x 2200; Drehtisch Durchmesser: 1800; Schienenlänge: k. A. DR600 — Installationsgröße: 11000 x 8000 x 4000; Messvolumen: 9000 x 4000 x 3000; Drehtisch Durchmesser: k. A.; Schienenlänge: 6000. DR600T — Installationsgröße: 13000 x 13000 x 4000; Messvolumen: 9000 + 2 x 1800, 4000 + 2 x 1800, 3000 + 2 x 1800; Drehtisch Durchmesser: 1800; Schienenlänge: 6000.

Hinweis
Installationsgröße bezieht sich auf Umzäunung und Mindestdurchfahrthöhe. Messvolumen sind ungefähre interne Werte; Schienenlänge variiert je nach gewählter Schiene.

Technische Spezifikationen (Zusammenfassung)

• Sensor: MV430E Laser Radar.
• Messbereich: typ. 0,5 m–30 m (konfigurierbar).
• Datenrate: bis zu 4000 Hz (plattformabhängig).
• Genauigkeit (MPE): nominal 20 µm + 5 µm/m (abhängig von Konfiguration und Distanz).
• Schutzart: IP54 (sensorabhängig).
• Anwendungen: BIW-Inspektion, Chassis- und Komponentenmessung, Qualitätskontrolle in Fertigung oder Messraum.
