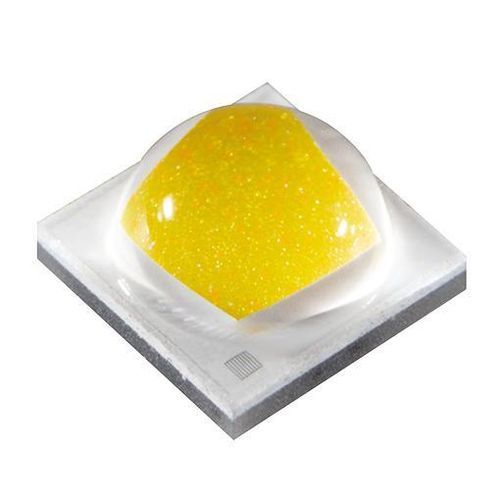

Weiße LED NVSW119F-V1

quadratischSMDfür Beleuchtung

Übersicht

• Gehäusegröße: 3,5×3,5×2,3 mm
• Farbe: Weiß

Anwendungen

• Straßenbeleuchtung (Streetlight)
• High/Low Bay
• Strahler (Spotlight)
• Flutlicht (Floodlight)
• Flächenbeleuchtung

Produktversion

• Vorher: NVSW119F
• Aktuell: NVSW119F-V1
• Nächste: -

Produktinformationen

• Produktionsstatus: Not for new design
• Verkaufsstart: 2020/03
• Verpackungsmenge: 3000 pro Rolle

Typische Spezifikationen

• Leistung: 2,07 W
• Durchlassspannung: 2,96 V
• Lichtstrom (nominell): 312 lm
• Bedingungen:

  • I_F = 700 mA
  • T_j = 25 °C
  • Farbtemperatur (CCT): 5000 K
  • Farbwiedergabe: Ra ≥ 80, R9 > 0

Bins (Lichtstrom-Tabelle)
Überschrift: CRI | CCT | BIN | MIN (lm) | MAX (lm)
R8000 | 2700K | D260 | 260 | 280
R8000 | 2700K | D280 | 280 | 300
R8000 | 2700K | D300 | 300 | 320
R8000 | 3000K | D260 | 260 | 280
R8000 | 3000K | D280 | 280 | 300
R8000 | 3000K | D300 | 300 | 320
R8000 | 3500K | D260 | 260 | 280
R8000 | 3500K | D280 | 280 | 300
R8000 | 3500K | D300 | 300 | 320
R8000 | 3500K | D320 | 320 | 340
R8000 | 4000K | D280 | 280 | 300
R8000 | 4000K | D300 | 300 | 320
R8000 | 4000K | D320 | 320 | 340
R8000 | 4500K | D280 | 280 | 300
R8000 | 4500K | D300 | 300 | 320
R8000 | 4500K | D320 | 320 | 340
R8000 | 5000K | D280 | 280 | 300
R8000 | 5000K | D300 | 300 | 320
R8000 | 5000K | D320 | 320 | 340
R8000 | 5700K | D280 | 280 | 300
R8000 | 5700K | D300 | 300 | 320
R8000 | 5700K | D320 | 320 | 340
R8000 | 6500K | D280 | 280 | 300
R8000 | 6500K | D300 | 300 | 320
R8000 | 6500K | D320 | 320 | 340
R9050 | 2700K | D200 | 200 | 220
R9050 | 2700K | D220 | 220 | 240
R9050 | 2700K | D240 | 240 | 260
R9050 | 3000K | D200 | 200 | 220
R9050 | 3000K | D220 | 220 | 240
R9050 | 3000K | D240 | 240 | 260
R9050 | 3500K | D220 | 220 | 240
R9050 | 3500K | D240 | 240 | 260
R9050 | 3500K | D260 | 260 | 280
R9050 | 4000K | D220 | 220 | 240
R9050 | 4000K | D240 | 240 | 260
R9050 | 4000K | D260 | 260 | 280
R9050 | 5000K | D220 | 220 | 240
R9050 | 5000K | D240 | 240 | 260
R9050 | 5000K | D260 | 260 | 280
R9050 | 5700K | D220 | 220 | 240
R9050 | 5700K | D240 | 240 | 260
R9050 | 5700K | D260 | 260 | 280

Downloads & Daten
Verfügbar: modellbezogenes Datenblatt, photometrische Verteilungsdaten, SPICE- und CAD-Dateien für Design- und Ingenieurreferenz.

Merkmale / Technische Daten

• Modell: NVSW119F-V1
• Gehäusegröße: 3,5 × 3,5 × 2,3 mm
• Farbe: Weiß
• Ausgangsleistung: 2,07 W
• Durchlassspannung: 2,96 V
• Nominaler Lichtstrom: 312 lm (bei 5000 K, IF = 700 mA)
• Messbedingungen: IF = 700 mA, Tj = 25 °C, 5000 K, Ra ≥ 80, R9 > 0
• Produktionsstatus: Not for new design
• Veröffentlichungsdatum: 2020/03
• Menge pro Rolle: 3000
