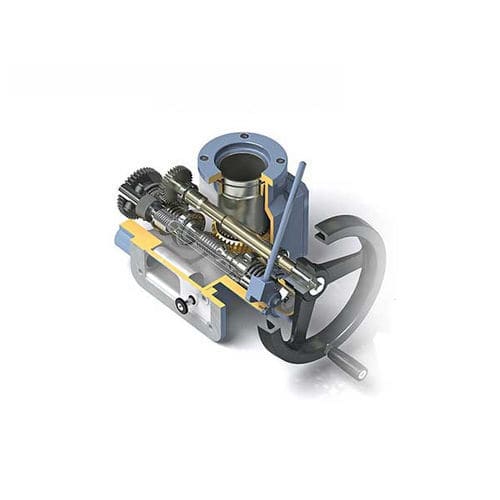

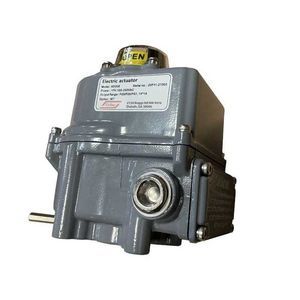

Motorisierter Ventilantrieb UTM series

elektrischmanuellSchwenk

Produktübersicht
Die UTM series Mehrgang-Elektroantriebe sind für die Automatisierung industrieller Ventile konzipiert und bieten hohe Drehmomente und zuverlässige Feldleistung. Erhältlich in Einphasen-220V und Dreiphasen-230/460V, deckt die Reihe die Modelle UTM-01 bis UTM-12 ab, mit Drehmomenten bis 405.000 ft-lbs und Schubkräften bis 1.200.000 lbs.

Eigenschaften

• Korrosionsbeständiges, pulverbeschichtetes Aluminiumgehäuse für raue Umgebungen
• Manuelle Betätigung über seitlich angebrachtes Handrad mit automatischem Entkupplungshebel
• Hochdrehmoment-/niedrige Trägheitsmotor mit eingebettetem Thermostat; Isolierklasse F
• Abnehmbare Schubbasis mit Antriebsbuchse aus kupferlegiertem Material
• Vier Endschalter für Offen/Geschlossen-Anzeige und zwei Drehmoment-Schalter
• Anti-Kondensations-Heizung vom Thermistor-Typ
• Gehäuse IP68: tauchbar bis 25 ft (7,6 m) für 72 Stunden
• Abgedichtetes Schneckengetriebe mit EP-Lithiumfett (MIL-23827B)
• Entspricht den AWWA-Anforderungen für Elektromotoren

Optionen

• Integrierte lokale oder Fernsteuerungen
• Modulierende Steuerungspakete (bei Einphasenmodellen nicht verfügbar)
• Explosionsgeschützte Ausführungen: Class 1 / Group C & D / Div. 1
• Varianten mit Vierteldreh- und Kegelradantrieb
• Kommunikationsprotokolle und kundenspezifische Steuerungs‑Interfaces

Drehzahl / Drehmoment — Übersicht
Die UTM-Baureihe bietet verschiedene Motorgrößen und Übersetzungen zur Anpassung an Schaftdurchmesser und Drehzahl-/Drehmomentanforderungen. Repräsentative Modelle sind UTM-01 bis UTM-12 mit Motorleistungen von 0,2 kW bis 22 kW (Dreiphasig) und bei mehreren RPM angegebenen Drehmomentwerten. Einphasen-Geräte sind in ausgewählten Größen verfügbar; konsultieren Sie UniTorq für detaillierte Drehzahl-/Drehmoment-Tabellen.

Dokumentation

• UTM Electric Actuator Broschüre (PDF)
• UTM Basic On/Off (PDF)
• UTM-01 Basic (PDF)
• UTM IOM Manual (PDF)

Technische Daten

• Serie: UTM series
• Drehmoment: bis zu 405.000 ft-lbs
• Schub: bis zu 1.200.000 lbs
• Stromversorgung: Einphasen 220V; Dreiphasen 230/460V (60 Hz angegeben)
• Schutzart: IP68 (tauchartig bis 25 ft / 72 Stunden)
• Gehäuse: pulverbeschichtetes Aluminium, korrosionsbeständig
• Motor: hohes Drehmoment / niedrige Trägheit; eingebetteter Thermostat; Isolierklasse F
• Getriebe-Schmierstoff: EP-Lithiumfett (MIL-23827B) im abgedichteten Schneckengetriebe
• Manuelle Bedienung: seitliches Handrad mit automatischer Entkupplung
• Schalter: 4 Endschalter (offen/geschlossen), 2 Drehmoment-Schalter
• Heizung: Anti-Kondensation Thermistor-Typ
• Schubbasis: abnehmbar mit Antriebsbuchse aus Kupferlegierung
• Konformität: erfüllt AWWA-Anforderungen für Elektromotoren
• Verfügbare Modelle: UTM-01, UTM-04, UTM-07, UTM-1, UTM-3, UTM-6, UTM-12 (siehe technische Daten für Motorgrößen, Drehmomente bei RPM, Gewichte und ISO-Montageflansche)
