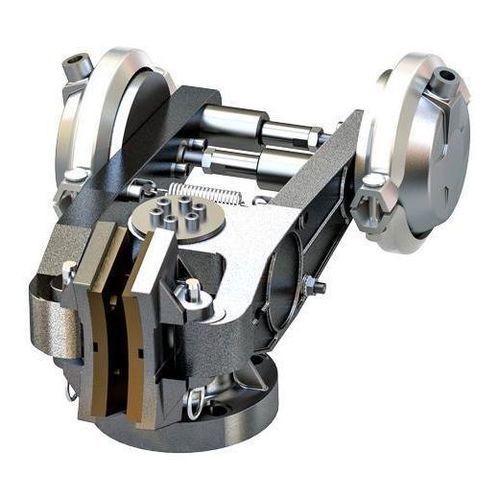

Seitenzug-Scheiben-Bremse SPC

Federdruck

Übersicht
Die Sattelbremsen von Nexen Group sind für Halteaufgaben, Notstopp (E-Stop) und kontrollierte Verzögerung in industriellen Anwendungen ausgelegt. Scheibendurchmesser bis 609,6 mm (24 in) ermöglichen Drehmomente bis zu etwa 5.649 Nm (50.000 in-lb). Mehrere Bremszangen können auf einer Scheibe montiert werden, um das Drehmoment zu erhöhen; die Einheiten akzeptieren verschiedene Scheibendicken und Betätigerkonfigurationen.

Hauptmerkmale

• Federbetätigt / luftgelöst und luftbetätigt / federgelöst Ausführungen
• Schiebendurchmesser von 254 mm bis 609,6 mm (10 bis 24 in)
• Verstellbarer Zangenabstand für unterschiedliche Discs-Breiten
• Optionale Rastbolzen für schnelles Entfernen der Beläge
• Einfaches offenes Design mit optionalen Schutzvorrichtungen und Entkoppelungssensoren
• Verschiedene Montageoptionen: Sockel, Fußmontage oder scheiben-nabe auf Welle montiert

Ausgewählte Modelle und Drehmomentbeispiele

• VC500 — Bis zu 4.861 Nm (43.023 in-lb) mit Ø 609,6 mm (24 in); federbetätigt, luftgelöst; typische Lösedruck 4,1 bar (60 psi)
• SPC — Bis zu 5.649 Nm (50.000 in-lb) mit Ø 609,6 mm (24 in); federbetätigt, luftgelöst; typische Lösedruck 4,8 bar (70 psi)
• BD (Feder + Aktuator) — Bis zu 2.147 Nm (19.000 in-lb); federbetätigt, luftgelöst oder hydraulisch gelöst; Druckbeispiele 4,1/5,2 bar (60/75 psi) oder hydraulisch 3,4/17,2 bar (50/250 psi)
• BC-S / BC-A / DBSE — Modelle von ~323 bis ~599 Nm je nach Scheibengröße; mehrere Einscherungs-/Löseverfahren; typische Lösedrücke 2,8–6,6 bar (40–95 psi)

Zusätzliche Hinweise

• Die Scheibenklemmkraft und das resultierende Drehmoment hängen vom Scheibendurchmesser, der Nabe und der Aktuatorenkonfiguration ab
• Einheiten sind häufig ohne Aktuatoren erhältlich (Aktuatoren separat erhältlich); die endgültige Leistung hängt von den gewählten Aktuatoren ab
• Einige Modelle sind mit geraden Belagflächen für lineare Bremsanwendungen und mit Entkoppelungssensoren erhältlich

Technische Daten

• Anwendungen: kontrollierte Verzögerung, Zyklus-/Indexbetrieb, Positionierung, Stopp/Halten, Zugkraftregelung, gegengewichtete Aufzüge, E-Stop
• Maximaler angebotener Scheibendurchmesser: bis 609,6 mm (24 in)
• Typische Scheibendicken: 6,35 mm, 9,53 mm, 12,7 mm (modellabhängig); breitenverstellbar
• Drehmomentbereiche: bis ~5.649 Nm (50.000 in-lb) für die größten Konfigurationen; einige hundert Nm für kleinere Modelle
• Einscherungs-/Löseverfahren: federbetätigt/luftgelöst; luftbetätigt/federgelöst; federbetätigt/hydraulisch gelöst (ausgewählte Modelle)
• Lösedruck (Beispiele): pneumatisch 3,0–6,6 bar (44–95 psi); hydraulische Optionen z. B. 3,4 oder 17,2 bar (50 oder 250 psi)
• Typische Maximaldrehzahlen Scheibe-Nabe: bis 3.800 U/min mit Ø 304,8 mm; bis 2.800 U/min mit Ø 406,4 mm; einige kleinere Scheiben bis 4.500 U/min
• Montage: Scheibe-Nabe Wellenmontage; Zangen-Sockel- oder Fußmontage (modellabhängig)
• Spezialoptionen: gerade Belagsfläche für lineares Bremsen, Entkoppelungssensor, ein- oder zwei-Aktuatoren-Konfigurationen
