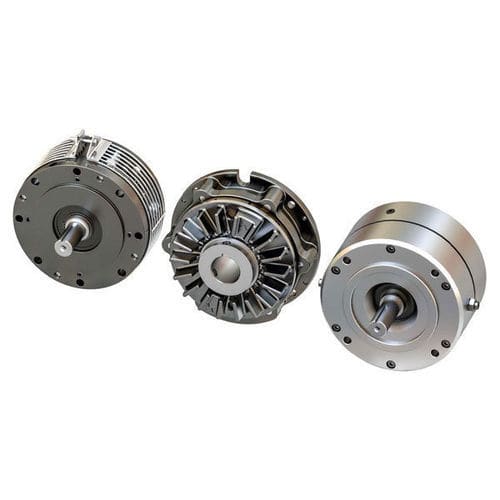

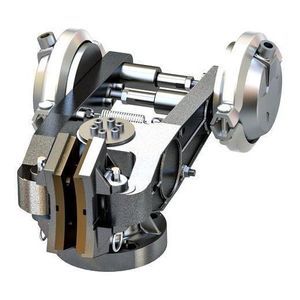

Scheibenbremse SSE

Federdruckflanschmontiertwellenmontiert

Übersicht
Die Rotationsbremsen von Nexen Group vereinen eine Nabe/Welle mit einer integrierten Reibscheibe und Belag, um die Montage zu vereinfachen. Sie sind als federbetätigte (Halten bei Stromausfall) oder luftbetätigte (Luftfreigabe) Ausführungen erhältlich, unterstützen Wellen-, Flansch- oder Fußmontage und werden je nach Modell offen oder geschlossen geliefert. Einsatzgebiete sind Halten, Stoppen, kontrolliertes Abbremsen und Spannungsregelung über ein weites Drehmomentfeld.

Hauptmerkmale

• Nabe/Welle mit integrierter Reibscheibe und Belag für einfache Montage
• Betätigung: federbetätigt (Stromausfall-Halten) oder luftbetätigt (Luftfreigabe)
• Montagearten: Welle, Flansch, Fuß, Motor/Reduziergetriebe-Montage
• Gehäuseoptionen: offen oder geschlossen; optionale Schutzhauben bei ausgewählten Modellen
• Versionen für hochzyklische dynamische Anwendungen und für Nothalt/ nicht-zyklisches Halten
• Nabenbohrungsoptionen: geschliffen, konisch für QD-Buchsen, Klemmhülsen oder Durchgangsbohrungen

Produktgruppen / typische Baureihen (Beispiele)

• SSE-Serie — Wellenmontierte Bremsen für Stromausfall-Halten und hochzyklische dynamische Nutzung (z. B. bis ~904 Nm)
• TSE-Serie — Wellenmontierte Familie mit ähnlichen Drehmoment- und Montageoptionen wie SSE
• SE-Serie — Motorbremsen für NEMA C-Face-Motoren (motormontierte Varianten)
• Weitere Familien (EMB, MB, MBU, FMBES, FMBS, DPB, ZSE, DFB, QFB usw.) — decken Motorbremsen, flansch-/gehäusemontierte Bremsen und höhere Drehmomentklassen ab

Anwendungen

• Präzise Positionierung und Halten
• Kontrollierte Verzögerung und Notstopp
• Zyklenbetrieb, Indexierung und hochzyklische Maschinen
• Abwickel- und Spannungsregelung bei Bahnbearbeitung, Konvertierung und Druck
• Allgemeine Leistungsübertragung und motormontierte Bremsanwendungen

Ressourcen & technische Literatur (Titel)

• Air Champ Katalog (technische Daten Rotationsbremsen)
• Anwendungsbroschüren: Lebensmittelverarbeitung, Industrielles Heben & Bewegen, Materialfluss, Konvertierung, Verpackung, Druck, Automobil, Holzverarbeitung

Vergleichsbeispiele (repräsentative Zeilen)

• Modelle: SSE | TSE | SE — Max. statisches Drehmoment: SSE/TSE bis ~904 Nm (8.000 in-lb) | SE bis ~226 Nm (2.000 in-lb)
• Zweck: SSE/TSE — Wellenmontage, Stromausfall-Halten, hochzyklisch-dynamisch | SE — Motorbremse für NEMA C-Face, nicht-zyklisch/Notfall-Halten
• Beispiele Nabenbohrungen: SSE 20–100 mm | TSE 14–100 mm | SE 16–35 mm (modellabhängig)
• Hochmoment-Familien (DFB/QFB/DPB) erreichen deutlich höhere Nm für schwere Flanschmontage-Anwendungen

Erforderliche Komponenten & übliche Zubehörteile

• Steuerung: 3-Wege-Ventile, Filter, Regler, Durchflussregler und Schalldämpfer für pneumatische Einheiten
• Zubehör: Motorbremsadapter, Drehmomentriegel/Arm/Halterungen, Schutzhauben, Klemmhülsen, QD-Buchsen, Montageadapter
• Spannungszubehör: Dancer-Regler, wellendurchmesserbasierte Spannungsregler oder lastzellenbasierte Systeme

Hinweise

• Viele Baureihen bieten mehrere Nabenbohrungs- und Montageoptionen zur Anpassung an unterschiedliche Installationsstandards und Motorrahmen.
• Bestimmte motormontierte Varianten sind für NEMA C-Face-Motoren ausgelegt und verfügen über Flanschpiloten oder Fußbefestigungsoptionen.
• Einige Modelle sind für kontinuierliches Hochzyklus-Rutschen (Kupplungs-/Bremse-Kombinationen) optimiert; andere dienen der Not-/Nichtzyklischen Haltevorrichtung.

Technische Daten (Übersicht)

• Betätigungsmethoden: federbetätigt (Stromausfall-Halten) und luftbetätigt (Luftfreigabe)
• Montage: Welle, Flansch, Fuß, Motor oder Reduzierer
• Drehmomentbereich (Beispiele): ~11 Nm bis >18.000 Nm je nach Baureihe
• Nabenoptionen: geschlitzte Durchgangsbohrung, konische Bohrungen für QD-Buchsen, Klemmhülsen
• Gehäuse: offen oder geschlossen; viele offene Gehäuse bieten optionale Schutzabdeckungen
