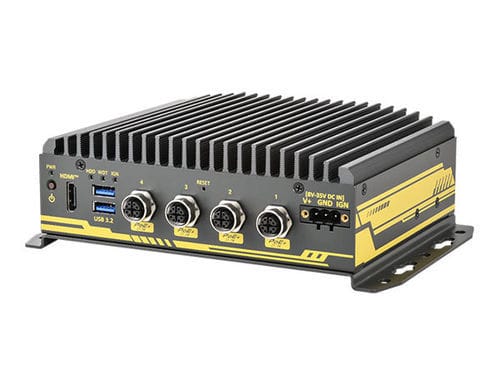

Fahrzeugterminal ohne Display Nuvo-2860VTC

Intel Atom® x7425Efür raue Umgebungenfür die Bahntechnik

Übersicht
Der Neousys Nuvo-2860VTC ist ein ultra-kompakter Next‑Generation Fahrzeug-PC mit E‑Mark‑Zertifizierung, entwickelt für mobile Gateways, mobile Überwachung und Fahrgastinformationssysteme. Er wird vom Intel® Alder Lake Atom® x7425E angetrieben und unterstützt bis zu 16 GB DDR5‑Speicher. Die Plattform integriert Zündungsstromsteuerung, einen weiten DC‑Eingangsbereich, umfangreiche I/Os, M.2‑ und mini‑PCIe‑Erweiterungen für Funkmodule, isolierte CAN‑Ports mit SocketCAN‑Unterstützung sowie mehrere PoE+‑Ports für Edge‑Einsätze in modernen intelligenten Fahrzeugen.

Wesentliche Merkmale

• Intel® Alder Lake Atom® x7425E (4 Kerne / 4 Threads, 1,5 / 3,4 GHz, 12W TDP)
• Integrierte Intel® UHD Graphics (24 EUs) für leichte Edge‑AI‑Inference / OpenVINO‑Workloads
• Bis zu 16 GB DDR5-4800 SDRAM (ein SODIMM‑Sockel)
• 4x Gigabit‑Ethernet‑Ports mit IEEE 802.3at PoE+ über M12 x‑coded Steckverbinder
• M.2 B‑Key (3042/3052) für Mobilfunkmodule (USB3 + USB2) mit dualem internen micro‑SIM‑Slot
• 1x M.2 M‑Key (2280) für NVMe‑SSD (PCIe Gen3 x2)
• 2x Full‑size mini‑PCIe‑Steckplätze (PCIe + USB2) mit internem micro‑SIM‑Slot
• 2 isolierte CAN 2.0 Ports (SocketCAN‑Support unter Linux)
• 2x USB 3.2 Gen2 (Type‑A, 10 Gbps) mit Schraubverschluss
• 1x HDMI 1.4b, unterstützt 3840 x 2160 @30Hz
• 1x software‑programmierbare RS‑232/422/485 Schnittstelle (COM1)
• Isolierte digitale I/O: 2‑Kanal DI und 5‑Kanal DO
• Audio: 3,5 mm Klinke für Mic‑In und Speaker‑Out
• 8V bis 35V DC Eingang mit integrierter Zündungssteuerung (IGN/GND/V+)
• E‑Mark zertifiziert und EN 50155 EMC konform

Spezifikation
Systemkern:
Prozessor: Intel® Alder Lake Atom® x7425E (4C/4T, 1,5 / 3,4 GHz, 12W TDP)
Grafik: Integrierte Intel® UHD Graphics (24 EUs)
Speicher: Bis zu 16 GB DDR5-4800 SDRAM (ein SODIMM‑Sockel)
TPM: Unterstützt fTPM 2.0

Panel I/O Schnittstellen:
Ethernet: 4x Gigabit Ethernet über M12 x‑coded Steckverbinder (Broadcom BCM5719)
PoE: 4x IEEE 802.3at Gigabit PoE+ PSE Ports; gesamtes PoE+ Leistungsbudget: 50W
USB: 2x USB 3.2 Gen2 (10 Gbps) Type‑A mit Schraubverschluss
Video: 1x HDMI 1.4b (3840 x 2160 @30Hz)
Seriell: 1x software‑programmierbare RS‑232/422/485 (COM1)
Isolierte DIO: 2‑CH isolierte DI und 5‑CH isolierte DO
CAN Bus: 2x CAN 2.0 Ports (SocketCAN Support in Linux)
Audio: 1x 3,5 mm Klinke (mic‑in und speaker‑out)

Speicherinterface:
SATA HDD: 1x interne 2,5" HDD/SSD Einbauschacht
M.2 NVMe: 1x M.2 2280 M‑Key Sockel (PCIe Gen3 x2) für NVMe SSD

Erweiterungsbus:
Mini PCI‑E: 2x Full‑size mini‑PCIe Steckplätze (PCIe + USB2) mit internem micro‑SIM‑Slot
M.2 B‑Key: 1x M.2 3042/3052 B‑Key (USB3 + USB2) für 4G/5G Module mit dualen micro‑SIM‑Slots

Stromversorgung:
DC Eingang: 1x 3‑polige steckbare Anschlussleiste für 8V bis 35V DC Eingang mit integrierter Zündungssteuerung (IGN/GND/V+)

Mechanik:
Abmessungen: 206 mm (B) x 144 mm (T) x 65 mm (H)
Gewicht: 1,4 kg
Montage: Wandmontage (Gehäuse serienmäßig enthalten)

Umgebung:
Betriebstemperatur: -40°C ~ 70°C
Lagerungstemperatur: -40°C ~ 85°C
Feuchtigkeit: 10% ~ 90%, nicht kondensierend
Vibration / Stoß: EN 50155:2021 / IEC 61373, Kategorie I, Klasse B - Karosseriemontage
EMC: E‑Mark, EN 50121 (EN 50155 EMC); CE / FCC Klasse A (EN 55032 & EN 55035)

Zubehör / Optionen (Bestellhinweise)

• Nuvo-2860VTC-PoE — Variante mit PoE
• Accessory box kit (AccsyBx-mPCIe-HS-Kit-Nuvo-2860VTC) — SATA‑Haltebügel, mPCIe‑Kühlkörper und Schrauben
• PA-120W-OW, PA-60W-OW — AC/DC Netzteile
• Verschiedene Kabelkits für COM‑ und CAN‑Verkabelung und mPCIe ↔ M.2 Adapter

Technische Daten

• Modell: Nuvo-2860VTC
• CPU: Intel® Alder Lake Atom® x7425E (4C/4T)
• Max. Speicher: 16 GB DDR5-4800 (ein SODIMM)
• Ethernet: 4x GbE via M12 x‑coded (Broadcom BCM5719)
• PoE+: 4x IEEE 802.3at PSE, gesamtes Budget 50W
• Speicher: 1x interne 2,5" Bucht; 1x M.2 2280 NVMe (PCIe x2)
• Erweiterung: 1x M.2 B‑Key für Mobilfunk; 2x Full‑size mini‑PCIe
• I/O: 2x USB3.2 Gen2, COM1 (RS-232/422/485), 2 DI isoliert, 5 DO isoliert, Audio‑Jack
• CAN: 2x isolierte CAN 2.0 Ports mit SocketCAN Support
• Stromeingang: 8V–35V DC mit Zündungssteuerung
• Betriebstemperatur: -40°C bis 70°C
• Zertifizierungen: E‑Mark, EN 50121 (EN 50155 EMC); CE / FCC Klasse A
