PCI Express-Kommunikationskarte / Laser PCIe-AE304bp

Radiofrequenzdigital

Übersicht

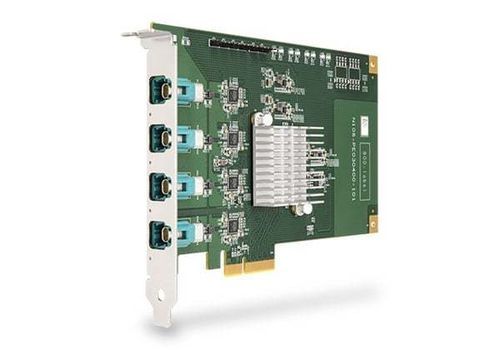

PCIe-AE304bp ist eine lüfterlose, weit temperaturbeständige Half‑Length‑PCIe‑Steckkarte mit einer einzelnen Slot‑Belegung und vier nativen 100/1000BASE‑T1 Automotive‑Ethernet‑Ports für In‑Vehicle‑Tests, Validierung und Edge‑Computing. Sie verbindet sich direkt mit bandbreitenintensiven Sensoren wie LiDAR und Radar ohne externe Medienkonverter.

Einführung
100/1000BASE‑T1 bietet ein skalierbares, gewichts‑ und platzsparendes Kommunikationsbackbone für ADAS‑ und autonome Fahranwendungen. Durch Single‑Pair‑Verkabelung und verriegelbare H‑MTD‑Steckverbinder reduziert BASE‑T1 die Verkabelungskomplexität und ermöglicht hochperformante Verbindungen für datenintensive Sensoren. PCIe-AE304bp ist für Testplattformen und Edge‑Systeme ausgelegt, die deterministische Konnektivität und präzise Zeit­synchronisation benötigen.

Design und Integration
Die Karte integriert vier Marvell 88Q2221M Automotive‑PHYs und unterstützt softwarekonfigurierbaren 100/1000BASE‑T1‑Betrieb mit flexiblen Master/Slave‑Einstellungen. Sie benötigt eine PCIe Gen2 x4 Host‑Anbindung in einem Standard‑x4‑Slot und wird direkt in x86‑Basissysteme ohne externe Konverter installiert. Der verriegelbare H‑MTD‑Anschluss minimiert vibrationsbedingte Verbindungsabbrüche. IEEE 1588 PTP‑Support ermöglicht sub‑mikrosekunden‑genaue Zeitsynchronisation mit angeschlossenen Sensoren.

Hauptmerkmale

• 4× IEEE 802.3bw/bp 100/1000BASE‑T1 über H‑MTD‑Steckverbinder
• PCI Express Gen2 x4 Schnittstelle
• Single‑Slot, Half‑Length PCIe Karte
• Lüfterloser Betrieb von -25 °C bis 70 °C
• Treiberbereit; softwarekonfigurierbar 1000/100BASE‑T1 (Master/Slave)
• Verifizierte Linux‑Unterstützung (Ubuntu)

Spezifikation
Bus‑Schnittstelle: PCI Express Gen2 x4
PHYs: 4× Marvell 88Q2221M, unterstützen 100/1000 Mbps Link‑Geschwindigkeiten
Ports: 4 H‑MTD 100/1000BASE‑T1 Ports
Kabel: Unterstützt bis zu 15 m ungeschirmtes Twisted Pair (UTP)
H‑MTD Steckertyp: Z‑Code
Abmessungen: 167,7 mm (B) × 111 mm (H)
Betriebstemperatur: -25 °C bis 70 °C (lüfterlos)
Lagerungstemperatur: -40 °C bis 85 °C
Feuchtigkeit: 10 % bis 90 % ohne Kondensation
EMV: CE / FCC Klasse A (EN 55032 & EN 55035)

Verifizierte Host‑Konfigurationen
Verifizierte OS: Ubuntu 20.04 / 22.04 / 24.04
Systemhinweis: PCIe-AE304bp ist für latenzarme Betriebsweisen mit minimalem Pufferdesign ausgelegt. BIOS‑Einstellungen, Slot‑Konfiguration und Wahl von OS/Storage können die Stabilität beeinflussen; konsultieren Sie verifizierte Konfigurationen bei der Integration in Test‑ oder Edge‑Systeme.

Bestellinformation
PCIe-AE304bp — 4‑Port 100/1000BASE‑T1 Automotive Ethernet 802.3bw/bp PCIe Karte
