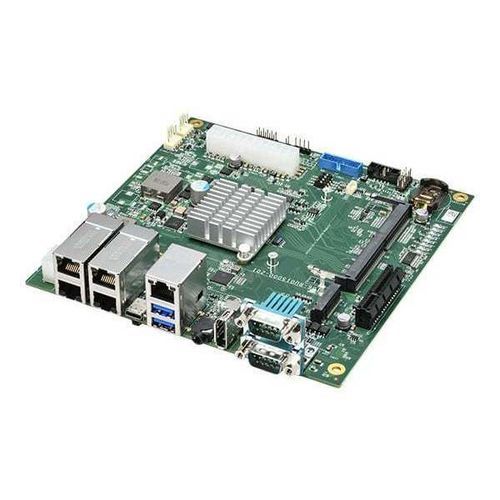

Trägerkarte / Edge AI Jemii-150

Industriemini-ITXNVIDIA® Jetson Nano

Übersicht
Die Jemii-150 Serie reduziert den Integrationsaufwand für industrielle NVIDIA Jetson‑Einsätze durch die Kombination eines Mini‑ITX‑Formfaktors mit direkter BSP- und JetPack‑Kompatibilität für NVIDIA Jetson Orin Nano und Orin NX Module. Die Plattform unterstützt das Flashen via NVIDIA SDK Manager, um die Software‑Portabilität vom DevKit zur Feldanwendung zu erleichtern. Für industrielles Edge‑AI entwickelt, akzeptiert die Jemii-150 flexible Stromversorgungen, arbeitet in einem weiten Temperaturbereich und bietet mehrere GbE‑Ports mit optionalem PoE++ sowie einen PCIe‑Erweiterungssteckplatz.

Hauptmerkmale

• Mini‑ITX Formfaktor, kompatibel mit Jetson Orin NX und Orin Nano SOMs
• Flash‑bereit und BSP‑abgestimmt mit Jetson Orin Nano/Orin NX DevKit für direktes Flashen
• 4x GbE über Intel I350‑AM4 plus 1x GbE durch das Jetson‑Modul
• Unterstützt IEEE 802.3bt PoE++ Typ 3/Typ 4 PSE; bis zu 90W an einem einzelnen PoE++‑Port bei gemeinsamem 100W Budget; abwärtskompatibel zu 802.3at/802.3af
• 1x PCIe Gen3 x4 Erweiterungssteckplatz für Ethernet/USB/PoE/DIO Karten
• Für weiten Betriebstemperaturbereich ausgelegt, geeignet für industrielle Edge‑AI‑Einsätze

Plattform‑I/O und Erweiterbarkeit

• Ethernet: 4x GbE via Intel I350‑AM4; 1x GbE via Jetson‑Modul
• USB: 2x USB 3.2 Gen1 Ports und 1x OTG Type‑C
• Video: 1x DisplayPort, unterstützt 3840x2160 @ 60Hz
• Seriell: 1x hardware‑konfigurierbarer RS‑232/422/485 Port; zusätzlicher RS‑232 Header bei einigen Varianten
• Digital I/O: 3x isolierte DI und 3x isolierte DO
• Audio: 1x 3,5 mm Klinke für Mic‑In und Speaker‑Out
• Speicher: 1x M.2 M 2280 Key (PCIe Gen4 x1)
• PCIe: 1x PCIe Gen3 x4 Slot
• CAN Bus: 1x CAN 2.0 verfügbar bei der Variante Jemii‑150D‑PoE

Bestellvarianten und Zielanwendungen

• Jemii‑150D‑PoE: Mini‑ITX Jetson Carrier mit 4x PoE++ GbE, 1x GbE, PCIe, 9V–32V DC Eingang. Geeignet für Indoor AMR und autonome Logistik, wenn CAN benötigt wird.
• Jemii‑150A‑PoE: Mini‑ITX Jetson Carrier mit 4x PoE++ GbE, ATX‑Support und PCIe 6‑Pin; integriert Allxon Out‑of‑Band Remote Management für Retail und ITS‑Einsatzfälle.
• Jemii‑150A: Mini‑ITX Jetson Carrier mit 5x GbE und PCIe, ATX‑Support. Ziel für Einsätze, die zusätzliche GbE ohne PoE erfordern.

Hinweise

• Entwickelt für BSP‑Kompatibilität mit NVIDIA Jetson Orin Nano/Orin NX DevKit und kompatibel über JetPack‑Releases für einen einfachen Übergang von Entwicklung zu Feldbetrieb
• Unterstützt ATX‑ oder Weitbereich‑DC‑Eingänge je nach Variante; PoE++ Ports teilen sich ein Gesamtleistungsbudget

Technische Daten

• Prozessor: NVIDIA Jetson Orin NX SOM oder NVIDIA Jetson Orin Nano SOM (NVIDIA Ampere GPU und ARM Cortex CPU)
• Speicher auf SOM: Orin NX SOM 16GB/8GB LPDDR5 @ 3200 MHz; Orin Nano SOM 8GB/4GB LPDDR5 @ 2133 MHz
• Ethernet: 4x GbE über Intel I350‑AM4; 1x GbE über Jetson‑Modul
• PoE: IEEE 802.3bt PoE++ Typ 3/4 PSE; max. 90W pro PoE++ Port, Gesamtbudget 100W; kompatibel mit 802.3at und 802.3af
• USB: 2x USB 3.2 Gen1; 1x OTG Type‑C
• Videoanschluss: 1x DisplayPort, unterstützt 3840x2160 @ 60Hz
• Seriell: 1x RS‑232/422/485 hardware‑konfigurierbar; zusätzlicher RS‑232 Header auf PoE‑Varianten
• DIO: 3x isolierte DI, 3x isolierte DO
• Speicher: 1x M.2 M 2280 (PCIe Gen4 x1)
• PCIe: 1x PCIe Gen3 x4 Slot
• CAN Bus: 1x CAN 2.0 (nur bei Jemii‑150D‑PoE)
• Stromversorgung: Jemii‑150D‑PoE 9V–32V DC; Jemii‑150A‑PoE ATX‑Strom + PCIe 6‑Pin; Jemii‑150A ATX‑Strom
• Mechanik: Mini‑ITX 170mm x 170mm; Gewicht ca. 200 g
• Betriebstemperatur: -25°C bis 70°C; Lagertemperatur -40°C bis 85°C
• Zertifizierung: CE / FCC Klasse A gemäß EN 55032 & EN 55035
• Zusätzliche interne I/O: 2x Lüfteranschlüsse, I2C Header, Front‑Panel Anschluss, ATX/AT Mode Jumper, Debug UART, 5V und GND Pins
