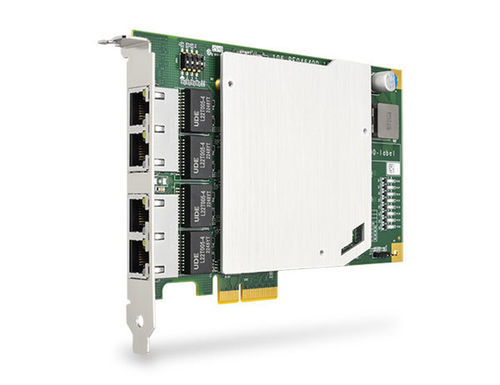

PCIe-Netzwerkkarte PCIe-PoE464at

EthernetGigabit-EthernetRJ45

Übersicht
PCIe-PoE464at ist eine lüfterlose PCIe-Framegrabber-Karte mit vier 5GBASE-T-Ports und IEEE 802.3at (PoE+), entwickelt für industrielle Bildverarbeitung. Sie bietet 5 Gb/s pro Port, PoE+ bis zu 25,5 W pro Port, Jumbo-Frame-Unterstützung und IEEE 1588 PTP-Synchronisation für hochauflösende Inspektionen, KI-Vision, Mehrkamerabildaufnahmen und Hochgeschwindigkeits-Produktionslinien. Im Vergleich zu USB3 Vision ermöglicht 5GBASE-T eine hochbandbreitenfähige Bildübertragung über Standard-Ethernet-Kabel bis 100 m und erhöht so die Flexibilität bei Kameraplatzierung und Schaltschrank-Layout. Die Karte integriert vier Realtek RTL8126-Controller, verwendet einen Heatspreader zur thermischen und mechanischen Stabilität und bietet eine PoE-Ein/Aus-Steuerung je Port.

Hauptmerkmale

• 4x IEEE 802.3 5GBASE-T Ethernet-Ports über Realtek RTL8126-Controller
• Konform mit IEEE 802.3at (PoE+), bis zu 25,5 W pro Port
• Unterstützt 5G / 2.5G / 1G / 100M / 10M
• x4, Gen3 PCI Express Schnittstelle
• PoE+ Ein/Aus-Steuerung pro Port
• Unterstützt Jumbo-Frames bis 16 KB
• Unterstützt IEEE 1588 PTP v1/v2 und IEEE 802.1AS
• Lüfterloses Design, Betrieb 0°C bis 55°C (bei Luftstrom)

Spezifikation

• Bus-Schnittstelle: x4, Gen3 PCI Express
• Anzahl 5G-Ports: 4x 5GBASE-T Ethernet-Ports
• Netzwerkprotokoll-Unterstützung: IEEE 802.3 für 5G/2.5GBASE-T, 1000BASE-T, 100BASE-TX und 10BASE-T
• PoE-Fähigkeit: Konform mit IEEE 802.3at-2009 (PoE+), bis zu 25,5 W pro Port
• Ethernet-Stecker: 4x RJ-45
• Kabelanforderung: CAT-5e oder CAT-6, bis zu 100 Meter
• Strombedarf: Maximal 5,5 A @ 12 V (66 W) über PCIe-Goldfinger
• EMV: CE Klasse A (EN 55032/55035); FCC Klasse A (FCC Part 15, Subpart B)
• Betriebstemperatur: 0°C bis 55°C (bei Luftstrom)
• Abmessungen: 167,7 mm (B) x 111,2 mm (H)
