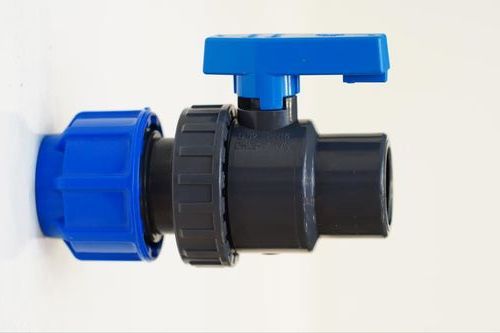

Kugelventil BVSL-19 series

HebelAbsperrIsolation

Kurzbeschreibung
Einfaches Union-Kugelhahn mit Schnellkupplung für PE.

Produktdetails

• Typ: Kompressionsventile
• Brand: COMER by NEISCO
• Kategorie: Kompressionsventile
• Artikelnummer (SKU):

Zusammenfassung
Einzel-Union-Kugelhahn für die Verbindung mit PE-Leitungen über eine Schnellkompressionskupplung. Aus PVC-U gefertigt, in mehreren Nenndurchmessern für Trinkwasserverteilung und industrielle Rohrleitungen erhältlich.

Technisches Datenblatt (Abmessungen)
Code | d | DN | L | L1 | Z | H | A | B | C | E | F | PN | Gr
BVSL19N025C | 25*3/4" | 20 | 62.5 | 19 | 67 | 148.5 | 60 | 11 | 54 | 47 | 22 | 16 |
BVSL19N032D | 32*1" | 25 | 60 | 22 | 61 | 143 | 67 | 14 | 62 | 55 | 25 | 16 | 300
BVSL19N050F | 50x1"1/2 | 40 | 94 | 31 | 75 | 200 | 94 | 20 | 87 | 68 | 35 | 16 | 760
BVSL19N063G | 63x2" | 50 | 106 | 38 | 96 | 240 | 112 | 20 | 101 | 80 | 40 | 16 | 1280

Technische Merkmale / Spezifikationen

• Material / Serie: PVC-U Ventile (Kompressionsventile)
• Funktion: Einzel-Union-Kugelhahn mit Schnellkupplung für PE
• Verfügbare Varianten und Nenndurchmesser: BVSL19N025C (DN20), BVSL19N032D (DN25), BVSL19N050F (DN40), BVSL19N063G (DN50)
• Typische Druckklasse (PN): 16 (wie im Datenblatt angegeben)
• Abmessungen: siehe Datenblatt für L, L1, Z, H, A, B, C, E, F je Variante
