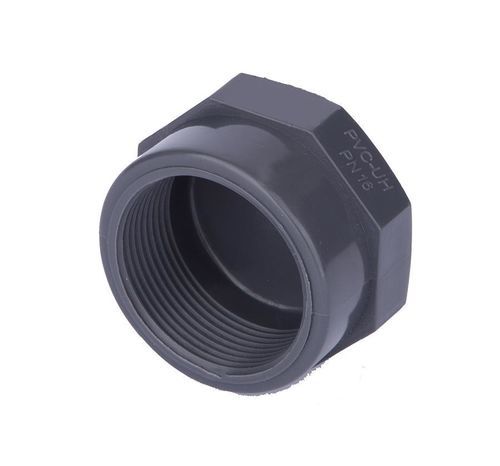

Gewindekappe CA71 series

TellerformPVC-Ufür Rohre

Beschreibung
Gewindekappe für U-PVC-Druckleitungen mit BSP-Parallelgewinde (G). In mehreren Größen und Baukodierungen erhältlich; siehe Datenblatt für Maße und Verpackung.

Hauptmerkmale

• Material: U-PVC Druckarmaturen (Gewindekappe)
• Gewindeart: BSP parallel (G)
• Verfügbare Baukodes / Größen: CA71N0200, CA71N0250, CA71N0320, CA71C0400, CA71N0500, CA71N0630, CA71N0750, CA71N0900, CA71N1100
• Druckstufe: PN 16 für die aufgelisteten Varianten
• Verpackung: Pack- und Box-Angaben pro Variante im Datenblatt

Technisches Datenblatt (Abmessungen & Verpackung)
Code | G | L | H | E | C | PN | Gr | Pack | Box

• CA71N0200 | 1/2" | 16.5 | 26 | 28 | 30 | 16 | 13 | 450 | S
• CA71N0250 | 3/4" | 19.5 | 28 | 34 | 36 | 16 | 19 | 280 | S
• CA71N0320 | 1" | 22.5 | 32 | 42 | 46 | 16 | 30 | 180 | S
• CA71C0400 | 1"1/4 | 27 | 35 | 51 | 55 | 16 | 56 | 120 | S
• CA71N0500 | 1"1/2 | 30 | 35 | 58 | 60 | 16 | 84 | 230 | M
• CA71N0630 | 2" | 36 | 39 | 72 | 75 | 16 | 113 | 125 | M
• CA71N0750 | 2"1/2 | 30.2 | 52 | 89 | 90 | 16 | 190 | 45 | M
• CA71N0900 | 3" | 50.5 | 56 | 103 | 105 | 16 | 270 | 45 | M
• CA71N1100 | 4" | 63 | 64 | 130 | 130 | 16 | 499 | 30 | M

Anwendungsbereiche

• Druckrohrsysteme für Trinkwasser, Bewässerung, Abwasser und industrielle Fluidleitungen, die mit U-PVC kompatibel sind
• Verwendung, wenn BSP-Parallelgewindekappen in U-PVC-Systemen benötigt werden

Bestellinformationen

• Bestellung nach Modellcode (siehe Datenblatt) und gewünschter Menge
• Datenblatt beachten für exakte Maße, PN und Verpackung je Variante
