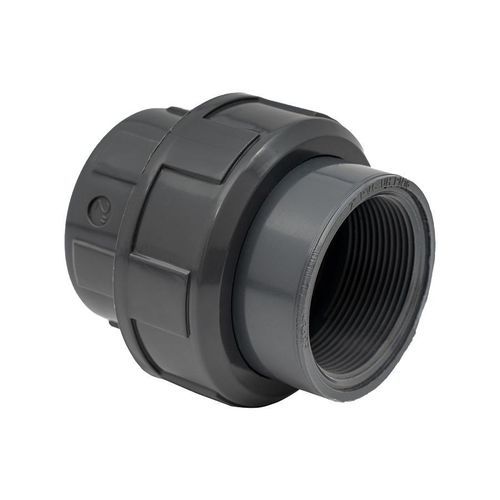

Koppel-Rohrkupplung UN81 seriesVerbindungGewindePVC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Koppel
- Verbindungstyp
- Gewinde, Verbindung
- Material
- PVC, aus Polyvinylchlorid, PVC-U
- Produktanwendungen
- für O-Ring-Dichtung
- Länge
Min: 17 mm
(1 in)Max: 60 mm
(2 in)- Innendurchmesser
Min: 12,7 mm
(0,5 in)Max: 101,6 mm
(4 in)
Beschreibung
Produktbezeichnung
UNION MIT O-RING GEWINDET UN81
Produktinformation
Kurzbeschreibung
Union mit integriertem O-Ring und BSP-Parallelgewinde für druckführende U-PVC-Leitungen.
Zusammenfassung
Die Serie UN81 bietet verschraubbare Unions mit O-Ring-Dichtung zur schnellen Montage an U-PVC-Druckleitungen. Verschiedene Größen mit zugehörigen O-Ring-Codes und Verpackungsangaben sind verfügbar.
Datenblatt (Abmessungen & Verpackung)
Code | G | L | Z1 | Z2 | G1 | E | 0-ring | Gr | Pack | Box
UN81N0200 | 1/2" | 16.5 | 4 | 11 | 1" | 27 | 4081 | 45 | 180 | S
UN81N0250 | 3/4" | 19.5 | 5.7 | 13 | 1"1/4 | 33 | 4112 | 72 | 220 | M
UN81N0320 | 1" | 22.5 | 5.9 | 13 | 1"1/2 | 41 | 4131 | 100 | 150 | M
UN81N0400 | 1"1/4 | 27 | 7.6 | 17 | 2" | 50 | 6162 | 160 | 80 | M
UN81N0500 | 1"1/2 | 30 | 13 | 24 | 2"1/4 | 61 | 6187 | 220 | 120 | M
UN81N0630 | 2" | 36 | 15 | 30 | 2"3/4 | 76 | 6237 | 400 | 60 | M
UN81N0750 | 2"1/2 | 36 | 17 | 32 | 3"1/2 | 108 | 6312 | 635 | 35 | L
UN81N0900 | 3" | 50.5 | 23 | 36 | 4" | 90 | 6362 | 850 | 24 | L
UN81N1100 | 4" | 63 | 27 | 40 | 5" | 131 | 6450 | 1260 | 12 | L
Hinweis
Tabellenspalten = Code, G (Gewinde/Größe), L (Länge mm), Z1 (mm), Z2 (mm), G1 (entsprechende Anschlussgröße), E (mm), 0-ring (Teilenr. / Code), Gr (Gramm), Pack (Einheiten pro Packung), Box (Packungen pro Karton).
Technische Merkmale / Spezifikationen
UNION MIT O-RING GEWINDET UN81
Produktinformation
- Typ: BSP-Parallelgewinderückschlüsse (Union mit O-Ring, gewindeseitig)
- Material / Serie: U-PVC Pressure Fittings
- Verfügbare Codes: UN81N0200, UN81N0250, UN81N0320, UN81N0400, UN81N0500, UN81N0630, UN81N0750, UN81N0900, UN81N1100
Kurzbeschreibung
Union mit integriertem O-Ring und BSP-Parallelgewinde für druckführende U-PVC-Leitungen.
Zusammenfassung
Die Serie UN81 bietet verschraubbare Unions mit O-Ring-Dichtung zur schnellen Montage an U-PVC-Druckleitungen. Verschiedene Größen mit zugehörigen O-Ring-Codes und Verpackungsangaben sind verfügbar.
Datenblatt (Abmessungen & Verpackung)
Code | G | L | Z1 | Z2 | G1 | E | 0-ring | Gr | Pack | Box
UN81N0200 | 1/2" | 16.5 | 4 | 11 | 1" | 27 | 4081 | 45 | 180 | S
UN81N0250 | 3/4" | 19.5 | 5.7 | 13 | 1"1/4 | 33 | 4112 | 72 | 220 | M
UN81N0320 | 1" | 22.5 | 5.9 | 13 | 1"1/2 | 41 | 4131 | 100 | 150 | M
UN81N0400 | 1"1/4 | 27 | 7.6 | 17 | 2" | 50 | 6162 | 160 | 80 | M
UN81N0500 | 1"1/2 | 30 | 13 | 24 | 2"1/4 | 61 | 6187 | 220 | 120 | M
UN81N0630 | 2" | 36 | 15 | 30 | 2"3/4 | 76 | 6237 | 400 | 60 | M
UN81N0750 | 2"1/2 | 36 | 17 | 32 | 3"1/2 | 108 | 6312 | 635 | 35 | L
UN81N0900 | 3" | 50.5 | 23 | 36 | 4" | 90 | 6362 | 850 | 24 | L
UN81N1100 | 4" | 63 | 27 | 40 | 5" | 131 | 6450 | 1260 | 12 | L
Hinweis
Tabellenspalten = Code, G (Gewinde/Größe), L (Länge mm), Z1 (mm), Z2 (mm), G1 (entsprechende Anschlussgröße), E (mm), 0-ring (Teilenr. / Code), Gr (Gramm), Pack (Einheiten pro Packung), Box (Packungen pro Karton).
Technische Merkmale / Spezifikationen
- Modell / Handelsbezeichnung: UN81
- Produkttyp: BSP Parallelgewinde-Rückschlüsse (Union mit O-Ring, gewindeseitig)
- Material / Serie: U-PVC Pressure Fittings
- Verfügbare Varianten / Codes: UN81N0200, UN81N0250, UN81N0320, UN81N0400, UN81N0500, UN81N0630, UN81N0750, UN81N0900, UN81N1100
- Wesentliche Abmessungen und Verpackungsinformationen: siehe Datenblatt oben (G, L, Z1, Z2, G1, E, O-Ring-Code, Gewicht (Gr), Pack, Box)
- Kurzbeschreibung: Union mit O-Ring und BSP-Parallelgewinde für druckführende U-PVC-Systeme
