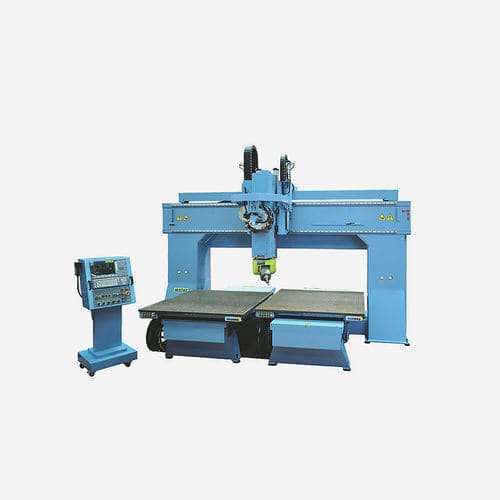

CNC-Bearbeitungszentrum / 5-Achs F series
mit schwenkbarer Spindelmit feststehendem Portalmit mobilem Tisch

CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
mit schwenkbarer Spindel
Struktur
mit feststehendem Portal, mit mobilem Tisch
Bearbeitetes Material
für Aluminium, für Kupfer, für Messing, für Verbundstoffe, für Holz, für Kunststoff
Spindelnase
HSK A-63, HSK F63
Anzahl Werkzeuge
24 Werkzeuge, 16 Werkzeuge, 12 Werkzeuge, 8 Werkzeuge
Anwendungsbereich
zum Schneiden, Bohr, für die Automobilindustrie, für die Luftfahrtindustrie, für die Luftfahrt, zum Bohren, für Profile, für Aluminiumprofile, für die Kunststoffindustrie, für die Aluminiumindustrie, für Möbel, für die holzverarbeitende Industrie
Weitere Eigenschaften
Fräser, modular, CE, mit integriertem Palettenwechsler, mit Konsole, 2-Stationen
X-Hub

Min: 3.400 mm
(134 in)

Max: 6.200 mm
(244 in)

Y-Hub

Min: 1.600 mm
(63 in)

Max: 2.600 mm
(102 in)

Z-Hub

Min: 600 mm
(24 in)

Max: 1.600 mm
(63 in)

Rotationsgeschwindigkeit

Min: 18.000 rpm
(113.097 rad.min-1)

Max: 24.000 rpm
(150.796 rad.min-1)

Leistung

Min: 10 kW
(13,6 hp)

Max: 15 kW
(20,39 hp)

Vorrückgeschwindigkeit X-Achse

60.000 mm/min
(39 in/s)

Vorrückgeschwindigkeit Y-Achse

60.000 mm/min
(39 in/s)

Vorrückgeschwindigkeit Z-Achse

30 mm/min
(0 in/s)

Werkzeugwechselzeit

Min: 8 s

Max: 16 s

Beschreibung

Die F-Serie bezeichnet eine Ausrüstung mit 5-Achen, M-Serie eine Beschränkung auf 3-4 Achsen. Abhängig von der spezifischen Anwendung können die Tische mit vielen verschiedenen Oberflächen und Spannsystemen ausgestattet werden (Phenol-Vakuum, Aluminium, T-Nuten-Einsätze/Stahl, Schienen/Pods/Schraubstöcke, zusätzliche Drehbänke, Sonderlösungen). Die Spindelköpfe und automatischen Werkzeugwechsler können in Abhängigkeit von den Materialien und den erwarteten Leistungen unterschiedlich sein. Mehrere Spindeln können als eine Einheit, auf demselben Schlitten oder unabhängig (Multiax Independent Cutting Units) mit zwei unabhängigen Prozessen arbeiten. In diesem Fall ist es so, als hätte man zwei Ein-Tisch-Maschinen, die unabhängig voneinander auf jedem Tisch ein anderes (oder identisches) Teil zur gleichen Zeit produzieren. Alternativ kann der Kunde auch mit einem Aggregat arbeiten, während das zweite Aggregat einen Werkzeugwechsel ausführt. Der Zugewinn an Produktivität bei Anwendung solcher Konfigurationen ist beachtlich.

Kataloge

F Series
F Series
2 Seiten
