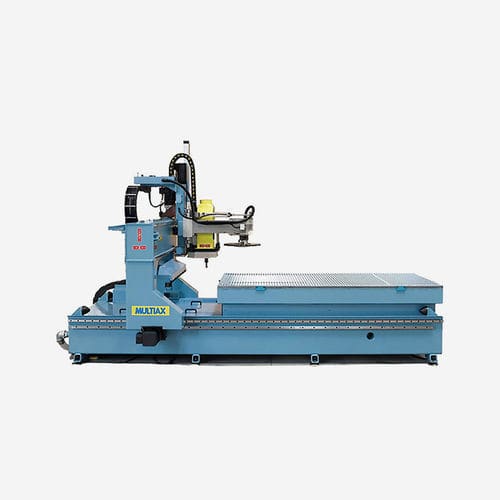

CNC-Bearbeitungszentrum mit mobilem Portal N series
3-Achs5-Achs4-Achs

CNC-Bearbeitungszentrum mit mobilem Portal
CNC-Bearbeitungszentrum mit mobilem Portal
CNC-Bearbeitungszentrum mit mobilem Portal
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs, 5-Achs, 4-Achs, 6-Achs
Spindelausrichtung
vertikal
Struktur
mit mit mobilem Portal, mit mobilem Tisch, mit festem Tisch
Bearbeitetes Material
für Aluminium, für Nichteisenmetalle, für Messing, für Verbundstoffe, für Holz, für Kunststoff
Anzahl Spindeln
2 Spindeln, mit 3 Spindeln, mit 4 Spindeln
Spindelnase
HSK A-63, HSK F63
Anzahl Werkzeuge
32 Werkzeuge, 16 Werkzeuge, 8 Werkzeuge
Anwendungsbereich
Bohr, zum Schneiden, für die Automobilindustrie, für die Luftfahrtindustrie, Tür, für Schaumstoff, für Möbel, für die Luftfahrt, zum Bohren, für Türen und Fenster, für die holzverarbeitende Industrie, für Paneele, für Profile, für Aluminiumprofile, für die Kunststoffindustrie, für die Aluminiumindustrie
Weitere Eigenschaften
modular, Hochgeschwindigkeit, kompakt, hohe Produktivität, mit hoher Schnittgenauigkeit, mit variabler Geschwindigkeit, starr, CE, 2-Stationen, Mehrspindel, Ultraschall, mit ausrichtbarem Kopf, Anfasungsbearbeitung, mit Konsole
X-Hub

Max: 3.800 mm
(150 in)

Min: 1.800 mm
(71 in)

Y-Hub

Max: 16.000 mm
(630 in)

Min: 1.800 mm
(71 in)

Z-Hub

Max: 1.200 mm
(47 in)

Min: 250 mm
(10 in)

Rotationsgeschwindigkeit

Max: 24.000 rpm
(150.796 rad.min-1)

Min: 18.000 rpm
(113.097 rad.min-1)

Leistung

Max: 15 kW
(20,39 hp)

Min: 10 kW
(13,6 hp)

Vorrückgeschwindigkeit X-Achse

60.000 mm/min
(39 in/s)

Vorrückgeschwindigkeit Y-Achse

60.000 mm/min
(39 in/s)

Vorrückgeschwindigkeit Z-Achse

40 mm/min
(0 in/s)

Positioniergenauigkeit

Max: 50 µm

Min: 25 µm

Wiederholbarkeit

Max: 23 µm

Min: 12 µm

Werkzeugwechselzeit

Max: 16 s

Min: 8 s

Gesamtgewicht

Max: 22.000 kg
(48.501,7 lb)

Min: 4.500 kg
(9.920,8 lb)

Beschreibung

Die N-Serie beschreibt ein in 3-5 Achsen verfahrbares CNC-Brückencenter mit einer doppelten X-Achse, in verschiedenen Versionen erhältlich, um genau auf verschiedene Bedürfnisse zu reagieren, von der Holzbearbeitung bis zur extrem präzisen CNC-Bearbeitung dicker Aluminiumbleche. Das Bearbeitungsspektrum reicht von Hartholzkomponenten, Kernmaterialien, verstärkten Kunststoffen, hochdichten Verbundwerkstoffen bis hin zu den Nesting-Hochpräzisionsleistungen der N-TECH , massiven Aluminiumkomponenten für mechanische Bauteile von Maschinen/Automationen, die typischerweise in der Pharma-, Kosmetik- und Lebensmittelindustrie eingesetzt werden. Angefangen vom Nesting von Aluminium-Stapelblechen bis hin zur Bearbeitung von langen Bauteilen deckt die Maschine alles ab.. Die Struktur der N-Baureihe wird auch verwendet, um hochgradig kundenspezifische Mehrkopfmaschinen zu konfigurieren, welche nach dem Durchlauprinzip arbeiten um große Serien zu produzieren.

Kataloge

N Series
N Series
2 Seiten
