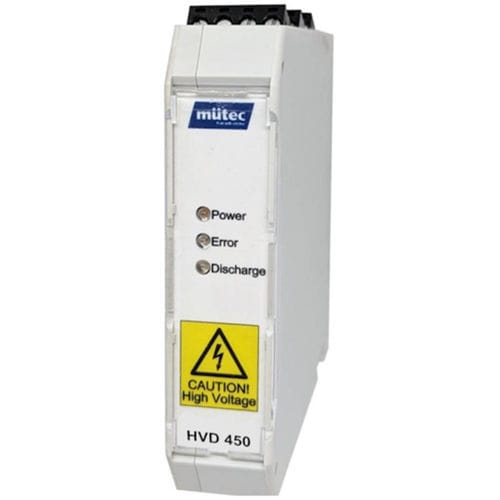

Entladevorrichtung für Stromversorgung HVD 450

für Hochspannungskabel

Kurzbeschreibung
Der HVD 450 ist eine verschleißfreie Schalt- und Steuerungseinheit zum kontrollierten Entladen von Hochspannungs-Zwischenkreisen. Die Entladung erfolgt über einen kundenseitig bereitzustellenden Entladewiderstand. Anstelle mechanischer Schütze verwendet der HVD 450 einen verschleißfrei arbeitenden Hochspannungstransistor, wodurch ein Austausch mechanischer Schütze entfällt und die Lebensdauer steigt. Das Gerät ermöglicht eine intelligente Überwachung und beendet die Entladung bei Störungen.

Funktionen

• Entladungs­spannung/-strom: bis zu 1500 V DC und 8 A (höhere Ströme mit parallelen Geräten möglich)
• Entladungszeitkonstante: 100 ms bis 10 s, werkseitig voreingestellt
• Eingänge: Entladestartsignal, DC-Zwischenkreis
• Ausgänge: Statusausgang, Entladestatus, Fehlersignal
• Versorgung: 24 V DC
• Montage: Hutschienenmontage (DIN EN 50022)

Technische Charakteristika / Spezifikationen

• Schaltprinzip: verschleißfreier Hochspannungstransistor
• Intelligente Überwachung mit automatischem Stopp bei erkannten Störungen
• Entladewiderstand ist kundenseitig bereitzustellen
