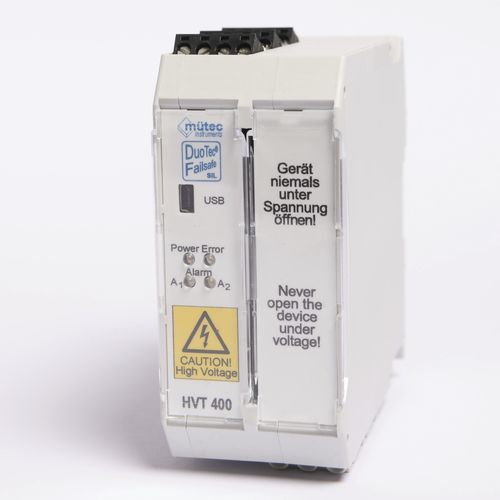

DC-Spannungsmessumformer HVT 400-DX

DIN-SchieneprogrammierbarSIL2

Der HVT 400-DX ist ein SIL2-zertifizierter Spannungs-Messumformer für Spannungen bis 1500V. Der HVT 400-DX verfügt über 2 frei konfigurierb. Alarm-Relais und 2 SIL-Relais sowie einen analogen 4-20mA Ausgang. Er kann über eine Software per USB frei konfiguriert werden. Zahlreiche Überwachungsfunktionen, wie z.B. eine Kabelbruchüberwachung oder ein Memory-Check, stellen einen fehlerfreie Funktion sicher. Der HVT 400-DX ist der einzige SIL2-Signalwandler im Markt, der bis 1500V betrieben werden kann. Mit dem HVT 300-DX gibt es eine Variante bis 1000V. Typischerweise wird der Spannungs-Messumformer in Anwendungen eingesetzt, bei denen Sicherheitsmaßnahmen abh. von einer best. Spannungsschwelle sicher geschaltet werden müssen. Dies ist z.B. bei Prüfständen im Automotive-Bereich der Fall, in denen eine Türzuhaltung oder ein Berührschutz bei hohen Powertrain-Spannungen notwendig ist. EIGENSCHAFTEN: - Redundanter Spannungseingang für bis zu 1500VDC - Spannungstransmitter in DuoTec-Technologie mit Selbstüberwachung entspr. IEC/EN 61508 - Zertifiziert nach IEC 61508 SIL2 - FIT = 37 - Messbereich: 0-max. 1500VDC (1000VDC optional) - Ausgang: 0/4-20mA - 2 individuell einstellb. Grenzwerte (2 Relaiskontaktausgänge zur Parametrierung von Schaltschwellen oder Alarmwerten) - 2 Fehleralarme - Fehleranzeige entspr. NAMUR NE 43 - Prüfspannung 4,3kVAC, Arbeitsspannung 1500VAC/DC bei Überspannungskategorie II, Verschmutzungsgrad 1 IEC 61010-1 - Sichere galvanische Trennung zw. Hilfsenergie, Eingang und Ausgang - RS 485 Modbus über Hutschienenkontakt - USB 2.0 Schnittst. - Konfiguration ON-LINE über WINDOWS-Software - Hilfsenergie 24VDC - Bauform: Tragschiene, DIN EN 50022
