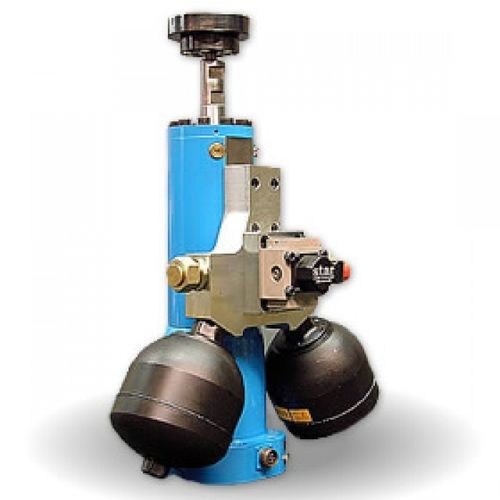

Hydraulischer Servozylinder SLZ series

DrehKolbenfür mechanische Prüfungen

Servozylinder
Servozylinder wandeln hydraulische Energie (gesteuert durch Servoventile) in mechanische Energie um. Es gibt axiale und Torsionsausführungen: Axiale Servozylinder übertragen die Last über lineare Verschiebung, bei Torsionszylindern wird das Drehmoment durch Rotation erzeugt. Unsere Zylinder werden in servohydraulischen Prüfmaschinen und Prüfsystemen für statische und dynamische Prüfungen von Werkstoffen und Bauteilen eingesetzt.

Leistung und Spezifikationen
Alle axialen Servozylinder erfüllen strenge Spezifikationen hinsichtlich Amplitude und Frequenz für verschiedene Kennlinien. Hohe Empfindlichkeit, sehr hohe Kolbengeschwindigkeiten, mechanische Festigkeit und wirtschaftliche Konstruktion sind Ergebnis gesammelter Erfahrung, technischem Know‑how und Fertigungsqualität.

Nachfolgend einige Modelle aus unserem Sortiment:

SLZ 630-1000 kN

• Technische Eigenschaften:
• Abmessungen und Gewicht von Standardzylindern ohne Ventil:
• Last: 630 / 1000 kN
• Basisdurchmesser: 470 mm
• Höhe: 705 / 1050 mm
• Hub: 100 / 250 mm
• Gewicht: 500 / 730 kg

SLZ 250-400 kN

• Technische Eigenschaften:
• Abmessungen und Gewicht von Standardzylindern ohne Ventil:
• Last: 250 / 400 kN
• Basisdurchmesser: 370 mm
• Höhe: 605 / 905 mm
• Hub: 100 / 250 mm
• Gewicht: 295 / 560 kg

SLZ 100-160 kN

• Technische Eigenschaften:
• Abmessungen und Gewicht von Standardzylindern ohne Ventil:
• Last: 100 / 160 kN
• Basisdurchmesser: 275 mm
• Höhe: 605 / 905 mm
• Hub: 100 / 250 mm
• Gewicht: 155 / 240 kg

SLZ 10-63 kN

• Technische Eigenschaften:
• Abmessungen und Gewicht von Standardzylindern ohne Ventil:
• Lasten: 10 / 16 / 25 / 40 / 63 kN
• Basisdurchmesser: 205 mm
• Höhe: 479 / 539 / 829 mm
• Hub: 40 / 100 / 250 mm
• Gewicht: 35 / 38 / 65 kg

MSLZ 7-15,8 kN

• Technische Eigenschaften:
• Abmessungen und Gewicht von Standardzylindern ohne Ventil:
• Lasten: 5 / 15,8 kN
• Grundabmessungen: 86 × 88 mm
• Höhe: 209,5 / 263,5 / 363,5 mm
• Hub: 20 / 50 / 100 mm
• Gewicht: 6,3 / 8,3 / 11,6 kg

Torsionsservozylinder (SDZ)

• Technische Eigenschaften:
• Ausführungsoption: fest oder rotierend
• Nenndrehmoment: 1–64 kN·m
• Amplitude: max. ±50°
• Torsionswinkel: max. 100°

Technische Spezifikationen

• Produktfamilie: Servozylinder (axiale Servozylinder und Torsionsservozylinder)
• Lastbereich (je nach Modell): von 5 kN bis 1000 kN (siehe Modellangaben)
• Typische Basisdurchmesser: 86 mm bis 470 mm (modellabhängig)
• Höhenbereich (Standardmodelle, ohne Ventil): 209,5 mm bis 1050 mm (modellabhängig)
• Hubvarianten: 20 mm bis 250 mm (modellabhängig)
• Gewichtsspanne: ca. 6,3 kg bis 730 kg (modellabhängig)
• Torsionsservozylinder: Nenndrehmoment 1–64 kN·m, Amplitude max. ±50°, Torsionswinkel max. 100°
