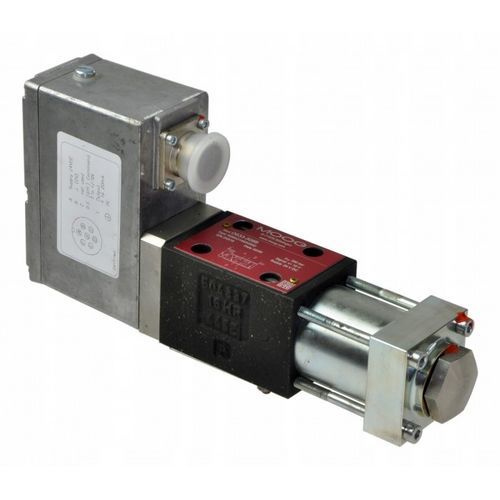

Ventil mit Elektroantrieb MOOG

elektrischservogesteuertStell

Beschreibung
Die Ventile der Serien MOOG D633 und D634 sind Servoventile mit direkter Spulensteuerung und elektrischer Positionsrückmeldung. Die Spule wird über den fest verbundenen Linearmotoranker gesteuert und bewegt den Ventilkolben aus der hydraulischen Nullposition in beide Richtungen. Bei fehlendem Steuersignal hält eine flache Feder den Kolben in der neutralen Position und gewährleistet so eine definierte Sicherheitsstellung bei Stromausfall. Die Elektronik bildet eine kompakte, integrierte Einheit mit einer Rückkopplungsschleife zur Regelung der Kolbenposition und einer wirtschaftlichen Ansteuerung des Linearmotors mittels Pulsweitenmodulation (PWM). Bei Verwendung eines der vorgesehenen Steuersignaltypen ist keine zusätzliche Schnittstelle erforderlich.

Besonderheiten

• Einsetzbar im Modus mit 3. und 4. Arbeitsanschluss sowie im 2x2-Doppelflussmodus zur Regelung von Position, Geschwindigkeit, Kraft oder Volumenstrom des Arbeitsmediums.
• Anschlussabmessungen gemäß DIN 24340, CETOP 3 und CETOP 5.
• Hohe Kraftentfaltung durch einen Linearmotor mit Permanentmagneten.
• Wegfall der ersten hydraulischen Steuerkaskade und damit reduzierte unproduktive Verluste.
• Bei Stromausfall (z. B. Kabelbruch oder Notabschaltung) bringt eine flache Feder den Ventilkolben zuverlässig in die neutrale Sicherheitsposition.
• Die dynamischen Eigenschaften sind unabhängig vom Versorgungsdruck.
• Schutzart IP65 (bei Verwendung des empfohlenen Gegensteckers für den elektrischen Anschluss).
• Geringe Hysterese und hohe Empfindlichkeit.
• Schutz vor falschem Anschluss und vor Steuersignalen, die zulässige Werte überschreiten.
• Elektrische Nullpunktverstellung zur Anpassung der Lastposition.
• Signal zur tatsächlichen Position des Ventilkolbens mit niedrigem Rauschpegel.

Technische Spezifikationen

• Artikelnr.: Servoventil MOOG Serie D633, D634
• Verfügbarkeit: Lagernd
• Preis (angezeigt): 0,00 €
• Anschlussabmessungen: DIN 24340, CETOP3, CETOP5
• Schutzart: IP65 (bei empfohlenem Gegenstück zum elektrischen Stecker)
• Steuerung: Direkte Spulensteuerung über Linearmotoranker
• Positionsrückmeldung: Elektrisch, mit integrierter Rückkopplungsschleife
• Antriebsprinzip: Linearmotor mit Permanentmagneten
• Elektronik: Integrierte Einheit mit Pulsweitenmodulation (PWM)
• Sicherheitsmerkmale: Rückstellung in neutrale Position durch flache Feder bei Ausfall; Schutz gegen falschen Anschluss und Übersignal
• Betriebsmodi: 3./4. Arbeitsanschluss, 2x2 Doppelflussmodus
• Dynamik: Unabhängig vom Versorgungsdruck
