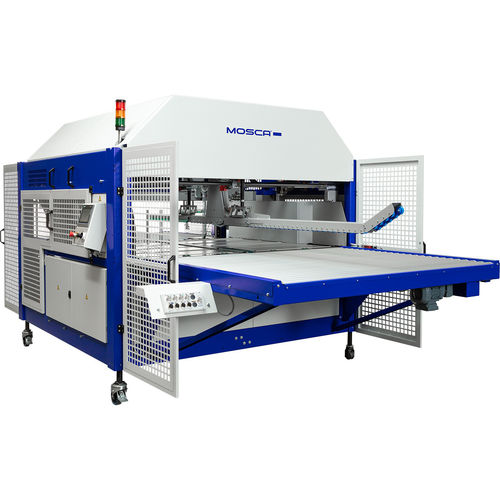

Vollautomatische Umreifungsmaschine MCB-2

für UmreifungsmaschinePaketfür Polypropylenbänder

Übersicht
Die MCB-2 und MCB-2 XT sind vollautomatische Inline-Umreifungsmaschinen für Wellpappstapel. Sie führen das Umreifen entlang der Welle durch und verfügen über eine 5-seitige elektromechanische Paketausrichtung. Optional erhältlich: automatisches Bandanschweißgerät BSG 2 für nahezu unterbrechungsfreie Produktion und die Lite-Schnittstelle für automatische Produktwechsel. Die MCB-2 XT besitzt eine zweite verfahrbare Umreifungseinheit für paralleles Umreifen instabiler oder großer Stapel.

Hauptmerkmale

• Vollautomatische Inline-Umreifung für Wellkarton
• Heizkeil‑Stichelaggregat mit elektronischer Temperaturregelung
• Energieeffiziente elektrische Antriebe und Siemens SPS mit Touchpanel
• Geeignet für PP‑Bänder (5–9 mm)

Standardausstattung

• Alle Umreifungen erfolgen entlang der Inline‑Welle
• Heizkeil‑Schweißaggregat mit elektronischer Temperaturregelung
• 5‑seitige elektromechanische Paketausrichtung
• Potentialfreie Kontakte zur Integration in Vor‑/Nachlinie
• Automatische Formateinstellung durch Abtasten des ersten Pakets (Teach‑in)
• Umreifungspositionen bis 90 mm außerhalb der Paketmitte einstellbar (10 mm / 30 mm Schritte)
• Schienenfahrwerk mit mechanischer Arretierung
• MCB-2 XT: zwei verfahrbare Aggregate für Parallelumreifung

Optionen

• Signalleuchte (LED)
• Klimagerät für Schaltschrank
• Automatisches Bandanschweißen (BSG 2 + zusätzliche Spule)
• QS‑System für automatisches Ausleiten fehlerhafter Stapel
• Lite‑Schnittstelle für automatische Produktwechsel
• Seitliche motorische Verstelleinheit
• Angetriebener Austransport
• Verlängerte Andruckröllchenleiste (1,0 m oder 1,5 m)
• Sonderförderhöhen und kundenspezifische Varianten

Anwendungen & Betrieb
Entwickelt für die Inline‑Umreifung von Kartons und Kartonstapeln. Die Konfigurationen unterstützen hohe Verfügbarkeit (autom. Bandanschweißen), automatische Formatadaptation (Teach‑in), Förderintegration sowie Qualitätsoptionen zur automatischen Ausleitung fehlerhafter Stapel.

Technische Daten (Auszug)
Leistung: Bis zu 27 Einfachumreifungen/min bei 1,4 m/s Pusher‑Geschwindigkeit und 200 mm Paketlänge
Durchlassbreite: 1.300 mm (MCB-2); 1.600 mm (MCB-2 / MCB-2 XT)
Förderhöhe: 820–1.000 mm (mit Fahrwerk und seitlicher Verstelleinheit); 860–1.000 mm (ohne seitliche Einheit, inkl. Arretierung)

Formatangaben (in mm)
Länge | Breite | Höhe
Packstück min.* | 240 | 170/330 | 40
Packstück max.** | 1.300 | 1.300/1.600 | 350

(ohne Paketausrichter hinten)
* Längen 170–240 mm nur mit Option „Paketabtransport aus der Umreifung“
** Längen > 1.300 mm: nur ein Pusher erforderlich (Doppelpusher Serie)

Umreifungsband

• PP‑Band: Breite 5–9 mm; Stärke 0,35–0,55 mm

Bandspulenaufnahme
Kerndurchmesser: 200 mm
Kernlänge: 190 mm

Elektrik
Netzspannung: 400 V, 50/60 Hz, 3L+N+PE (andere Spannungen auf Anfrage)
Leistungsaufnahme: ca. 4 kVA (je nach Ausstattung)

Gewicht
Ca. 1.500 kg (Durchlassbreite 1.300 mm, ohne Optionen)
Ca. 1.700 kg (Durchlassbreite 1.600 mm, ohne Optionen)

Versionen / Hinweise

• MCB-2: Standard Inline‑Umreifungsmaschine
• MCB-2 XT: Variante mit zweitem verfahrbarem Bandaggregat für Parallelumreifung; geeignet für instabile/große Stapel
• Optionale BSG 2 und Lite‑Schnittstelle ermöglichen nahezu unterbrechungsfreien Betrieb und automatische Formatwechsel
