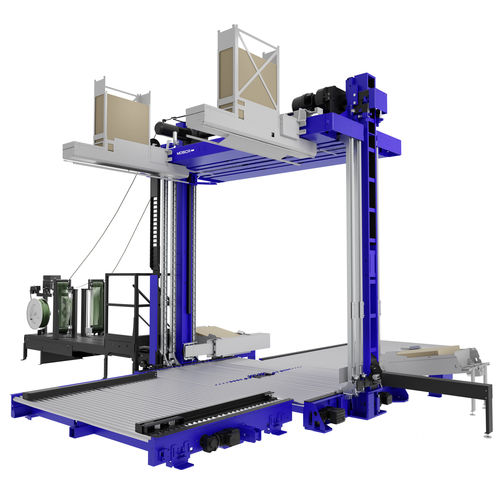

Vollautomatische Umreifungsmaschine KCK series

für Palettenhubwagenfür Polyesterbänderfür die Verpackungsindustrie

Übersicht
Die KCK‑Serie ist eine vollautomatische Palettenpackpresse zum Verdichten und Umreifen palettierter Waren. Verfügbare Presskräfte: 30.000 N oder 50.000 N; optionales High‑Speed‑Paket erhöht die Presskraft auf 33.000 N bzw. 55.000 N und steigert die Taktleistung. Das obenliegende, gewichtsreduzierte SoniXs‑Aggregat (32 kg) ist mittels Schnellverschlüssen entnehmbar, um Wartung zu vereinfachen.

Anwendung
Zur Ladungssicherung von Transportgütern wie Printmedien, Lebensmitteln und Wellpappe. Die Presse verdichtet Packstücke vor dem Umreifen, um ein Lockern des Bandes während des Transports zu verhindern. Integration in Verarbeitungslinien über potentialfreie Kontakte möglich.

Standardmerkmale

• SoniXs Ultraschall‑Schweißsystem (obenliegende, entnehmbare Einheit)
• Bis zu vier Bandführungszungen für palettierte Packstücke
• Bandführungsabstände: 440 mm, 625 mm, 810 mm
• 1–2 seitlich verfahrbare Aggregate
• Siemens SPS‑Steuerung mit Touchpanel (12" Panel optional)
• Konfigurierbare Umreifungsprogramme und Service Locking Device
• Permanentschmierung von Lagern und Ritzeln
• Geeignet für PET‑Umreifungsbänder

Optionen

• 3‑teilige Signalleuchte mit Bandende‑Vorabfrage
• Geschlossene untere Bandführung (außer bei bestimmten Varianten)
• Automatische elektrische Kantenschutzzuführung oben und unten
• Palettenlängenmessung
• High‑Speed‑Antrieb / High‑Speed‑Paket für höhere Leistung
• Bandanschweißgerät BSG 4
• Schutzgitter und Klimagerät
• Datenschnittstelle für produktabhängige Programmvorwahl

Versionen

• [K_R] Basismodell | angetriebener Rollenförderer
• [K_K] Variante | angetriebener Rollenförderer mit Hubdrehkreuz
• [K_Z] Variante | angetriebener Rollenförderer mit Zentriereinrichtung
• [K_A] Variante | angetriebener Rollenförderer mit Hubdrehkreuz und Zentriereinrichtung
• [K_T] Variante | angetriebener Rollenförderer mit Drehteller
• [K_S] Variante | angetriebener Rollenförderer mit seitenverfahrbarem Drehteller

Leistungsangaben
Typische Leistung bis zu 220 Paletten/h ohne Kantenschutz und bis zu 185 Paletten/h mit oberem und unterem Kantenschutz (mit High‑Speed‑Paket, 2‑fach vertikaler Umreifung, Fördergeschwindigkeit 24 m/min — produktabhängig).

Umreifungsmaterial
Geeignet für PET‑Bänder: Breite 9,50 mm–12,50 mm; Stärke 0,54 mm–0,66 mm. Kerndurchmesser der Bandrolle: 406 mm.

Pakete / Videos
Anwendungs‑ und Kundenvideos zeigen KCK‑Modelle bei Wellpappen‑Anwendungen und mit Kantenschutz.

Technische Daten

• Presskraft: 30.000 N oder 50.000 N (Standard); optional High‑Speed: 33.000 N oder 55.000 N
• Bandspannung: stufenlos einstellbar von 200 N bis 2.500 N
• Durchlassbreite: 1.800 mm bis 3.200 mm (in 200‑mm‑Schritten)
• Förderhöhe (Mindestförderhöhe): 300 mm
• Netzanschluss: 400 V, 50 Hz, 3L+N+PE (andere Spannungen auf Anfrage)
• Leistungsaufnahme: ca. 23,5 kVA (je nach Ausstattung)
• Gewicht: ca. 5.000 kg (ohne Optionen)
• Bandführungs‑Konfigurationen: 2, 3 oder 4 Köpfe (z. B. 440 mm, 625 mm, 810 mm und asymmetrische Anordnungen)
