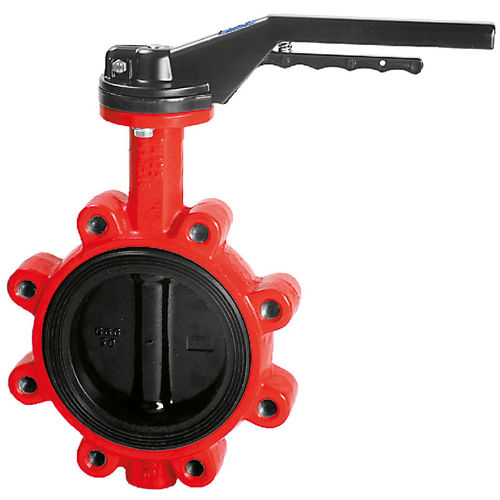

Absperrklappe 124
HebelGewindeLug-Typ

Absperrklappe
Absperrklappe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
mit Absperrklappe
Betätigung
Hebel
Korpus
Gewinde, Lug-Typ, beschichtet, Edelstahl, Gusseisen, Aluminium
Anwendung
HLK
DN

Max: 400 mm
(15,748 in)

Min: 40 mm
(1,575 in)

Druck

10 bar, 16 bar
(145 psi, 232,1 psi)

Temperatur

Max: 95 °C
(203 °F)

Min: -10 °C
(14 °F)

Durchsatz

Max: 13.053 m³/h
(460.962,34 ft³/h)

Min: 131 m³/h
(4.626,22 ft³/h)

Beschreibung

Absperrklappen, Absperrklappen mit Ansatz, Absperrklappen mit Ansatz auf Sphäroguss PN 16 (EN-GJS-400-15) Das Gehäuse und die Klappe dieser Absperrklappe aus Sphäroguss sind mit einer Polyesterbeschichtung und einer Spindel aus Edelstahl versehen. Der Hebel der Einheit ist mit Aluminium beschichtet und wird mit einer EDPM-Auskleidung geliefert Diese Armatur ist für den Einsatz als Endventil mit einem maximalen Betriebsdruck von 5 bar für Armaturen von DN 50 bis DN 150 und maximal 3 bar für Armaturen von DN 200 bis DN 400 ausgelegt Ventile über DN 200 sind standardmäßig mit einem Getriebe ausgestattet, und die mit Gewinde versehenen Lamellen sind für die Montage zwischen Flanschen UNI NP16-10 geeignet

---
