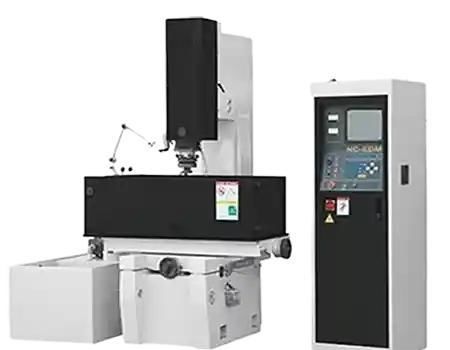

Senkerodiermaschine D7132

HochpräzisionPräzisionhohe Produktivität

Übersicht
Die D7132 ist eine 3-Achsen CNC-Senk-Erodiermaschine der D71-Serie. Sie erweitert die Kapazität der D71-Serie mit einer größeren Arbeitsfläche und einer stärkeren Werkstückaufnahme bei gleichzeitiger Beibehaltung hochpräziser Steuerung und mehrstufiger EDM-Funktionen. Die Maschine wurde für Kernformen, Stahleinsätze und schwerere Werkzeugkomponenten entwickelt und liefert konstante Maßhaltigkeit und Oberflächengüte.

Basisproduktdaten

• Tischgröße: 400×250 mm (in den Modelldetails aufgeführt)
• Beckendimension: 1030×520×320 mm (in den Modelldetails aufgeführt)
• Max. Werkstückgewicht (in den Modelldetails aufgeführt): 250 kg

Erweiterte / D71-Serienkapazität (Produktbeschreibung)

• φ500 mm (500×320 mm) Tisch (erweiterte Konfiguration)
• Beckendimension (erweitert): 1030×560×320 mm
• Unterstützt schwere Werkstücke bis zu 550 kg (erweiterte Konfiguration)

Hauptmerkmale

• Z-Achse CNC-Servomotor (Sanyo, Japan) gewährleistet präzise Steuerung des Funkenspalt und der Kavitätstiefe
• X/Y-Achsen werden von hochpräzisen Kugelgewindetrieben angetrieben für ausgezeichnete Bewegungs-Konsistenz
• Unterstützt schwere Werkstücke bis zu 550 kg ohne Genauigkeitsverlust (erweiterte D71-Konfiguration)
• Intelligentes CNC-System automatisiert Schruppen, Schlichten und Verschleißkompensation
• Stabile mechanische Struktur minimiert thermische Drift und Vibrationen für Langzeitbetrieb

Empfohlene Konfigurationen

• Elektrodenhalter mit Schnellverschluss — beschleunigt Elektrodenwechsel und sichert die Rundlaufgenauigkeit
• Graphit-Staubfiltrationssystem — hält das Dielektrikum sauber bei Verwendung von Graphit-Elektroden
• Dielektrisches Öl-Kühlsystem — regelt die Fluidtemperatur für konstante Funkbedingungen
• Z-Achsen-Präzisionssonde — erkennt automatisch die Werkstückoberfläche und verbessert die Tiefengenauigkeit
• Multi-Stage EDM-Programmpaket — ermöglicht programmierbare Entladungszyklen von Schrupp bis Schlicht
• Automatische Brandmeldeeinheit — erhöht die Sicherheit beim Betrieb mit ölbasierenden Dielektrika

Anwendungsfall

• Kunde: Formenlieferant für die Automobilbranche (Indien)
• Anwendungsfall: EDM-Finish an hochpräzisen Formhohlräumen für komplexe Kunststoffgehäuse
• Konfiguration: D7132 ausgestattet mit dielektrischem Öl-Kühlsystem, Graphit-Elektroden und 3-stufiger Entladungssteuerung
• Ergebnisse: Maßhaltigkeit ≤ ±0,009 mm; Oberflächenrauheit Ra ≤ 1,4 μm; durchschnittlicher Elektrodenverschleiß < 0,18 %; Kundenrückmeldung: „Wir haben zwei alte Senker durch eine D7132 ersetzt — sie ist präziser, schneller und leicht programmierbar.”

Hinweise
Die Seite stellt sowohl eine Standardkonfiguration (Tisch 400×250 mm, Becken 1030×520×320 mm, 250 kg max.) als auch eine erweiterte D71-Serienkonfiguration (Tisch 500×320 mm / φ500 mm, Becken 1030×560×320 mm, 550 kg max.) dar. Die tatsächlich gelieferte Konfiguration hängt vom gewählten Modell/den Optionen und kundenspezifischen Anpassungen ab.

Spezifikationen / Technische Daten

• Modell: D7132 (D71 Series)
• Tisch (Standard): 400×250 mm
• Tisch (erweiterte D71-Option): 500×320 mm (φ500 mm)
• Becken (Standard): 1030×520×320 mm
• Becken (erweitert): 1030×560×320 mm
• Max. Werkstückgewicht (Standard): 250 kg
• Max. Werkstückgewicht (erweitert): 550 kg
• Z-Achsen-Antrieb: CNC-Servomotor (Sanyo, Japan)
• X/Y-Achsen: angetrieben durch hochpräzise Kugelgewindetriebe
• Steuerung: Intelligentes CNC-System mit automatisiertem Schruppen/Schlichten und Verschleißkompensation
• Genauigkeit: erreichbare Maßhaltigkeit innerhalb ±0,005–0,01 mm (laut FAQ der Seite)
• Oberflächenbearbeitungsfähigkeit: Ra 0,2–0,8 μm erreichbar abhängig von Elektrodenmaterial/Parametern (FAQ der Seite); Anwendungsfall berichtete Ra ≤ 1,4 μm
• Typischer Elektrodenverschleiß (Anwendungsfall): < 0,18 %
• Mechanisches Design: hochsteife Guss-Basis, Merkmale zur Minimierung thermischer Drift und Vibrationen
• Optionale / empfohlene Zubehörteile: Elektrodenhalter mit Schnellverschluss, Graphitstaubfiltration, dielektrischer Öl-Kühler, Z-Achsen-Präzisionssonde, Multi-Stage EDM-Programmpaket, automatische Brandmeldeeinheit
• Anpassungsoptionen: Beckengröße, Elektrodenhalter-System (manuell oder CNC-automatisch), maximaler Arbeitsstrom, Netzteiltyp (Feinbearbeitung oder Grobbearbeitung), Z-Achsen-Hub (laut Produktseite)
