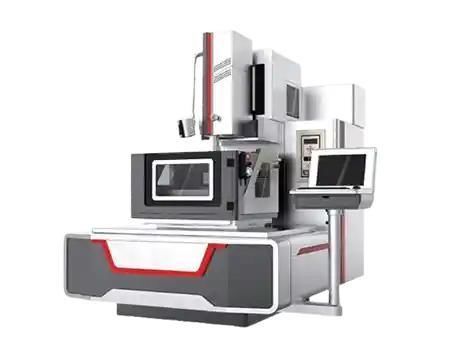

Drahterodiermaschine DK7725M

HochpräzisionHochgeschwindigkeitPräzision

Produktübersicht
Die DK7725M gehört zur DK77M-Serie von Präzisions-CNC-Drahtschneidmaschinen (Drahterosion). Sie verfügt über einen kompakten, steifen Maschinenkörper aus HT300-Gusseisen zur Reduzierung von Vibrationen und zur Sicherstellung der Bearbeitungsstabilität. Die vollwertige 5-Achsen-CNC-Steuerung ermöglicht Kegelschnitte, mehrwinkelige Konturen und segmentierte Profile für komplexe Bauteile.

• Werkstückkapazität: 500×400 mm
• Verfahrwege (X×Y): 320×250 mm
• Max. Beladung: 250 kg

Hauptmerkmale

• Vollständige 5-Achsen-CNC-Steuerung für komplexe Kegel- und 3D-Konturbearbeitung
• Maschinenkörper aus HT300-Gusseisen minimiert thermische Drift und mechanische Verformung
• Hochpräzise Taiwan Shangyin Linearführungen und Kugelgewindetriebe
• Intelligente Schnittwegesoftware für bessere Kantenoberfläche und Zykleneffizienz
• Optimiert für Werkzeugstähle, Hartmetall und Sonderlegierungen

Empfohlene Konfigurationen

• Präzisions-Molybdän-Draht — gewährleistet dimensionsstabile Konturschnitte
• Automatisches Drahtnachzugsystem — reduziert Stillstandzeiten und verbessert die Wiederholgenauigkeit
• Drahtspannungsstabilisator — erhöht Kantengleichmäßigkeit und reduziert Vibrationseinflüsse
• Werkstück-Kühlmodul — hält die Temperaturgleichmäßigkeit bei Präzisionsbauteilen
• Anti-Elektrolyse-Regler — verlängert die Lebensdauer des Drahts und verbessert die Oberflächenqualität
• CAD/CAM-Nesting-Software — automatisiert komplexe Schnittbahnen und Formbibliotheken

Anwendungsfall

• Kunde: Präzisions-Werkzeugbauwerkstatt — Südkorea
• Anwendung: Schneiden detaillierter Steckverbinder-Einsatzteile mit gestuften Geometrien
• Setup: DK7725M mit HIWIN-Führungen, 0,18 mm Draht, automatischem Einfädelsystem und Hochgeschwindigkeitsentladung
• Ergebnisse: Maßtoleranz ≤ ±0,006 mm; Oberflächenrauheit Ra ≤ 0,9 μm; Zykluszeitverkürzung ~20 % gegenüber Vorgängergeneration; wiederholbare Genauigkeit und saubere Kanten bei kleinen Merkmalen

Technische Daten

• Modell: DK7725M
• Serie: DK77M Series
• Max. Werkstückgröße: 500 × 400 mm
• Verfahrweg (X × Y): 320 × 250 mm
• Max. Beladung: 250 kg
• Maschinenkörper: HT300-Gusseisen (kompakt, steif)
• Steuerung: Vollständige 5-Achsen-CNC
• Linearführungen & Kugelgewindetriebe: Taiwan Shangyin hochpräzise Komponenten
• Empfohlener Draht: Präzisions-Molybdän-Draht (z. B. 0,18 mm im Anwendungsfall)
• Optionale Ausrüstung: automatisches Einfädelsystem, Drahtspannungsstabilisator, Werkstück-Kühlmodul, Anti-Elektrolyse-Regler
• Software: CAD/CAM-Nesting und intelligente Schnittwegesoftware
• Typisch erreichbare Toleranz (Fall): ≤ ±0,006 mm
• Typische Oberflächenrauheit (Fall): Ra ≤ 0,9 μm
