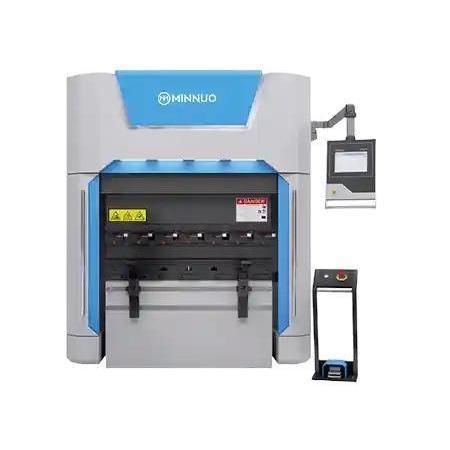

Servoelektrische Abkantpresse EP-43T2000

CNC2-AchsWerkstatt

Übersicht
Die EP-43T2000 ist eine servoelektrische Abkantpresse mittlerer Leistung, ausgelegt für das Biegen längerer Blechteile. Mit 43 t Biegelast, 2000 mm Arbeitslänge und einem 7,5 kW Y-Achsen-Servomotor bietet sie präzise Positionskontrolle, geringen Geräuschpegel und energieeffizienten Betrieb für Serien- und Sonderfertigung.

Hauptmerkmale

• Elektrisches Servosystem — kein Hydrauliköl: reduziert Wartungsaufwand und eliminiert Risiken durch Hydraulikflüssigkeit.
• 7,5 kW Y-Achsen-Servo mit Echtzeit-Positionsregelung für stabile, reproduzierbare Biegevorgänge bei dünnen bis mittleren Blechen.
• 2000 mm Biegelänge bei 43 t Kraft: ideal für Paneele, Halterungen, Chassis und Strukturbleche.
• Leiser, sauberer Betrieb, geeignet für Innenfertigung (< 70 dB im Anwendungsfall).
• Integriertes CNC-Steuerungssystem kompatibel mit Delem, ESA oder KND für Mehrschritt-Programme und Backgaugebindung.

Empfohlene Konfigurationen

• CNC-Backgauge (X + R Achsen) für exakte Positionierung bei Mehrfachbiegungen.
• Schnellwechsel-System für Werkzeugwechsel zur Reduzierung von Rüstzeiten.
• Laser-Winkelkorrektur für automatische Winkelanpassung im Zyklus.
• Pneumatische Vorderstützarme zur Stabilisierung langer Teile und Entlastung des Bedieners.
• Fußschalter + Notausschaltung für sichere und ergonomische Bedienung.

Anwendungsfall

• Kunde: Hersteller von Schaltschränken und Bedienpanelen (Osteuropa).
• Werkstück: verzinkte Stahlbleche 1,2–2,0 mm bis 1800 mm Länge.
• Typische Anlage: EP-43T2000 + ESA S660 Controller + zweiachsiger CNC-Backgauge.
• Ergebnisse: Biegewinkelabweichung ≤ ±0,3°; Materialausnutzung +~15 %; Energieeinsparung ≈ 55 % vs. Hydraulik; Geräusch < 70 dB; Produktivität +~30 % durch automatische Winkelkorrektur.

Produktspezifikationen (Auszug)
Specifications | Einheit | EP-35T1250 | EP-43T2000 | EP-65T2500
Bending Capacity | T | 35 | 43 | 65
Y-axis Servo Motor | kW | 6.5 | 7.5 | 15
Bending Length | mm | 1250 | 2000 | 2500
Column Pitch | mm | 1130 | 1400 | 2100
Throat Depth | mm | 410 | 410 | 410
Daylight | mm | 470 | 470 | 470
Slider Inclination | ° | ±30 | ±30 | ±30
Y Rapid Speed | mm/s | 135 | 180 | 160
Y Working Speed | mm/s | 50 | 50 | 50
Y Retrack Speed | mm/s | 135 | 180 | 165
X Rapid Speed | mm/s | 500 | 500 | 500
R Rapid Speed | mm/s | 200 | 200 | 200
Z1/Z2 Rapid Speed | mm/s | 400 | 400 | 400
Positioning Accuracy (Y/X/R/Z1/Z2) | mm | ±0.01 / ±0.02 / ±0.1 / ±0.1 | ±0.01 / ±0.02 / ±0.1 / ±0.1 | ±0.01 / ±0.02 / ±0.1 / ±0.1
Y Stroke / X Stroke / R Stroke / Z1/Z2 Stroke | mm | 200 / 500 / 140 / 400 | 200 / 500 / 140 / 600 | 200 / 500 / 140 / 900
Controller System | | SL100-P4/6 | SL100-P4/6 | SL100-P4/6
Installed capacity | kVA | 15 | 15 | 25
Dimension (W×D×H) | mm | 1475×1358×2439 | 2020×1388×2439 | 2520×1700×2664
Weight | kg | 3000 | 3300 | 5100

Technische Spezifikationen

• Modell: EP-43T2000
• Biegekraft: 43 T
• Biegelänge: 2000 mm
• Y-Achsen-Servomotor: 7,5 kW
• Spindelabstand (Column pitch): 1400 mm
• Gorgetiefe: 410 mm
• Daylight: 470 mm
• Schlittenneigung: ±30°
• Y-Geschwindigkeiten: Eil 180 mm/s, Arbeit 50 mm/s, Rückzug 180 mm/s
• X Eilgeschwindigkeit: 500 mm/s; X Hub: 500 mm
• R Eilgeschwindigkeit: 200 mm/s; R Hub: 140 mm
• Z1/Z2 Eilgeschwindigkeit: 400 mm/s; Z1/Z2 Hub: 600 mm
• Positioniergenauigkeit: Y ±0,01 mm; X ±0,02 mm; R ±0,1 mm; Z1/Z2 ±0,1 mm
• Steuerung: SL100-P4/6
• Installierte Leistung: 15 kVA
• Maße (B×T×H): 2020×1388×2439 mm
• Gewicht: 3300 kg
