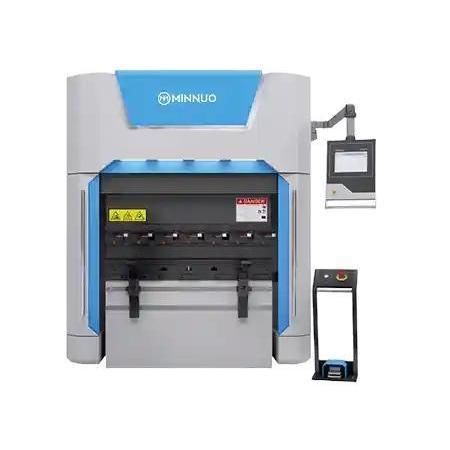

Servoelektrische Abkantpresse EP-35T1250

CNC2-AchsHochgeschwindigkeit

Übersicht
Die EP-35T1250 ist eine kompakte, vollelektrische Servo-Abkantpresse, entwickelt für präzises Biegen von Blechen in industriellen Produktionsumgebungen. Mit 35 t Biegekraft, 1250 mm Biegelänge und einem 6,5 kW Y-Achsen-Servomotor bietet die Maschine wiederholbare, geräuscharme und energieeffiziente Leistung gegenüber hydraulischen Systemen.

Wichtige Produktdetails

• Biegekapazität: 35 t
• Y-Achsen-Servomotor: 6,5 kW
• Biegelänge: 1250 mm
• Säulenabstand (Column Pitch): 1130 mm

Highlights / Hauptmerkmale

• Vollelektrisches Antriebskonzept (kein Hydrauliköl): geringerer Wartungsaufwand, keine Leckagen.
• Präzise servo-geregelte Y-Achse: programmierbare Mehrschritt-Biegezyklen für Genauigkeit und Wiederholbarkeit.
• Kompakte Stellfläche: geeignet für platzbegrenzte Werkstätten und Produktionszellen.
• Hohe Biegegeschwindigkeit bei geringer Geräuschentwicklung (≤70 dB): geeignet für Innenbereiche.
• CNC-Steuerungs-Kompatibilität: unterstützt Delem, ESA oder KND für Multi‑Achsen‑Programmierung.

Empfohlene Konfigurationen

• CNC-Backgauge mit mehreren Achsen (X, R) für präzise Positionierung komplexer Teile.
• Schnellspannsystem für Werkzeuge zur Verkürzung von Werkzeugwechselzeiten.
• Laser-Winkelmesssystem zur Echtzeit-Korrektur des Biegewinkels.
• Lineare vordere Stützarme für lange oder dünne Werkstücke.
• Fußschalter + Notausschalter zur Erhöhung der Arbeitssicherheit und Steuerung des Arbeitsablaufs.

Anwendungsfall

• Kunde: Hersteller elektrischer Gehäuse (Südostasien)
• Werkstück: 1,5 mm pulverbeschichtete Stahlbleche für Schaltschränke
• Aufbau: EP-35T1250 + Delem DA-53T + X/R-Achsen Backgauge
• Ergebnisse: Biegewinkelgenauigkeit ±0,3°, Zykluszeit ~10 s/Stück, Energieeinsparung ~58% vs. Hydraulikpresse, Geräuschpegel < 70 dB, Produktionsstillstand um 35% reduziert

Produktspezifikationen

• Modell: EP-35T1250
• Biegekapazität: 35 t
• Y-Achsen-Servomotor: 6,5 kW
• Biegelänge: 1250 mm
• Säulenabstand: 1130 mm
• Stirntiefe (Throat Depth): 410 mm
• Öffnung max (Daylight): 470 mm
• Controller: SL100-P4/6 (kompatibel mit Delem/ESA/KND)
• Installierte Leistung: 15 kVA
• Maße (L×B×H): 1475 × 1358 × 2439 mm
• Gewicht: 3000 kg
• Weitere Modelle: EP-43T2000 (43 t, 2000 mm, 7,5 kW); EP-65T2500 (65 t, 2500 mm, 15 kW)

Technische Daten

• Biegekapazität: 35 t
• Biegelänge: 1250 mm
• Y-Achsen-Servomotor Leistung: 6,5 kW
• Säulenabstand: 1130 mm
• Stirntiefe: 410 mm
• Öffnung max (Daylight): 470 mm
• Hublänge Y: 200 mm
• Hublänge X: 500 mm
• Controller: SL100-P4/6 (Delem/ESA/KND kompatibel)
• Installierte Leistung: 15 kVA
• Maschinenmaße (L×B×H): 1475 × 1358 × 2439 mm
• Maschinengewicht: 3000 kg
