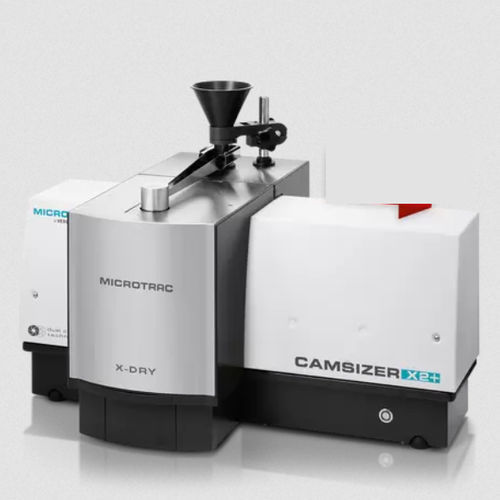

Optisches Partikelgrößenmessgerät CAMSIZER® X2+

dynamische Bildanalysedynamische Bildanalysefür die Lebensmittelindustrie

Übersicht
Der CAMSIZER® X2+ ist ein vielseitiger Partikelgrößen- und -formanalysator auf Basis der dynamischen Bildanalyse (ISO 13322-2). Er kombiniert Dual Camera Technology mit sehr hellen LED-Stroboskop-Lichtquellen und modularen Dispergieroptionen, um Pulver, Granulate und Suspensionen im Bereich von 0,9 µm bis 8 mm zu messen. Das System erfasst und wertet hunderte Tausende bis Millionen von Partikelbildern in 1–3 Minuten aus und eignet sich für F&E sowie routinemäßige Qualitätskontrolle.

Wesentliche Merkmale

• Partikelgrößen- und -formanalyse von 0,9 µm bis 8 mm (modulabhängig)
• Hohe optische Auflösung und Bildrate (> 420 Bilder/s)
• Dual Camera Technology: ZOOM-Kamera für feine Partikel, BASIC-Kamera für größere Partikel
• Präzise Analyse von breiten oder multimodalen Größenverteilungen
• Erkennung und Quantifizierung von über- bzw. untergroßen Partikeln und Agglomeraten
• Vielzahl an Auswertemöglichkeiten (Größenmodelle, Formparameter, Partikeldatenbank, Einzelbildauswertung etc.)
• Schnelle Messzeiten (ca. 1–3 Minuten) und hoher Probendurchsatz
• Modulares X-Change System für Trocken- und Nassmessungen

Modulares X-Change System
Das X-Change System bietet drei Dispergiermodule zur Anpassung an die Probe:

• X-Jet (Druckluftdispergierung): Venturi-Düse zur Pulverdispergierung; Druck einstellbar 0–460 kPa; wechselbare Düsen erweitern den Messbereich.
• X-Flow (Nassdispergierung): Messung im geschlossenen Kreislauf durch eine Glasdurchflusszelle mit integriertem Ultraschall und Pumpe; geeignete Medien: Wasser, Alkohole, unpolare organische Lösemittel.
• X-Fall (Gravitationsdispergierung): zerstörungsfreie Freifallmessung für empfindliche Proben; Probenrückgewinnung möglich; geeignet bis 8 mm.

Messprinzip und Software
Die Dual Camera Technology zeichnet Partikelprojektionen mit zwei synchronisierten Kameras (ZOOM und BASIC) auf. Ein spezieller Algorithmus kombiniert die Kamerainformationen und liefert genaue Größenverteilungen über mehr als drei Größenordnungen. Die DIMENSIONS-Software erfasst zahlreiche Parameter pro Partikel und bietet intuitive Arbeitsbereiche, Berichtsvorlagen, SOP-Verwaltung, LIMS-Anbindung und eine 21 CFR Part 11 kompatible Option.

Anwendungen
Der CAMSIZER® X2+ wird branchenübergreifend eingesetzt, um eigenschaftsrelevante Partikelgrößen- und -forminformationen zu liefern: Metallpulver, Chemikalien, pharmazeutische Pulver/Granulate, Glasperlen, Kunststoffe, Holzfasern, Lebensmittel (Kaffee, Salz, Zucker), Baustoffe, Schleifmittel, Sand, feuerfeste Materialien u. v. m.

Spezifikationen

• Messprinzip: Dynamische Bildanalyse (ISO 13322-2)
• Messbereich: 0,9 µm – 8 mm (je nach Dispergiermodul); X-Jet (Luft): 0,9 µm–8 mm je nach Düse; X-Fall (Gravitation): 10 µm–8 mm; X-Flow (Nass): 0,9 µm–1 mm
• Analysearten: Trocken- und Nassmessung
• Messdauer: ca. 1–3 Min. (abhängig von Statistik und Probe)
• Kameras: 2 (Dual Camera Technology), je > 5,0 MPixel, > 420 Bilder/s
• Probenmenge: < 20 mg – 500 g (proben- und modusabhängig)
• Messfeldbreite: ~350 mm²
• Digitale Auflösung: 0,9 µm pro Pixel
• Messparameter: Partikelgröße (äquivalente Durchmesser, Länge, mittlerer Durchmesser etc.) und Partikelform (Breite/Länge, Rundheit, Symmetrie, Konvexität, Kompaktheit etc., gemäß ISO 9276-6)
• Abmessungen (B x H x T): ca. 850 x 580 x 570 mm
• Gewicht (Messgerät): ca. 50 kg
• Betriebsstation: Quad Core PC mit Windows 11, Monitor, Tastatur, Maus, Schnittstellenkarten und DIMENSIONS-Software
