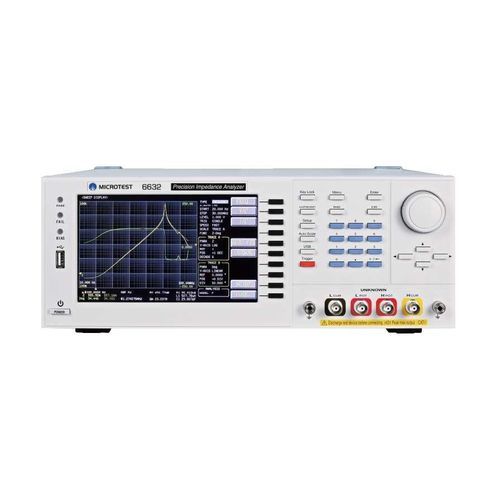

Impedanzanalysator 6632 series

elektrischBenchtopautomatisch

Eigenschaften ■ Grundgenauigkeit bis zu ±0,08% (typisch ±0,05% ) ■ Automatische Pegelregelung (ALC) ■ Ausgangsimpedanz 25Ω/100Ω, umschaltbar ■ Unterstützt Zählermodus und Listenmodus, Sweep-Modus ■ Eingebaute DC-Bias-Spannung ±12V ■ Ultra-hohe Messgeschwindigkeit < 3ms ■ Leerlauf/Kurzschluss/Last-Korrekturfunktion ■ Komparatorfunktion ■ BIN-Klassifizierungsfunktion ■ Eingebauter Permeabilitäts-μr ■ Eingebaut die Dielektrizitätskonstante-εr Der MICROTEST 6632 Impedanzanalysator bietet einen weiten Frequenzbereich von 10Hz bis 50MHz zur Messung der Impedanzcharakteristik von Bauteilen und Materialien. Zu den gemessenen Parametern gehören |Z| (Impedanz), |Y| (Admittanz), θ (Phasenwinkel), X (Reaktanz), R (Serien-/Parallelwiderstand), G (Leitwert), B (Suszeptanz), L (Induktivität), D (Verlustfaktor), Q (Qualitätsfaktor), DCR (Gleichstromwiderstand), C (Kapazität), ESR (äquivalenter Serienwiderstand), ε (relative Dielektrizitätskonstante) und μr (relative Permeabilität). Es unterstützt sowohl den Zählermodus als auch den Sweep-Analysemodus, so dass die Messergebnisse in numerischer oder grafischer Form angezeigt werden können. Es unterstützt LAN/USB-Host/USB-Gerät/GPIB/RS-232-Kommunikationsschnittstellen, wodurch es mit Automatisierungsgeräten oder Mensch-Maschine-Schnittstellen (SPS) kompatibel ist.
