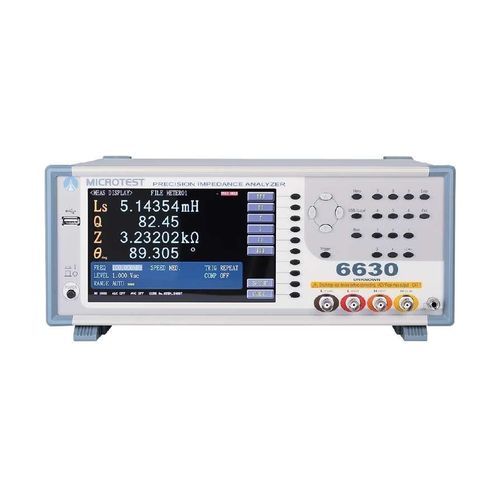

RLC-Messbrücke / Benchtop 6630 series

DC

Eigenschaften ■ Grundgenauigkeit bis zu ±0,05% ■ Automatische Pegelregelung (ALC) ■ Ausgangsimpedanz 25Ω/100Ω, umschaltbar ■ Unterstützt Zählermodus und Listenmodus ■ Ultrahohe Messgeschwindigkeit < 3ms ■ Leerlauf-/Kurzschluss-/Lastkorrekturfunktion ■ Komparatorfunktion ■ BIN-Klassifizierungsfunktion ■ Integrierte Permeabilitäts-μr ■ Eingebaut die Dielektrizitätskonstante-εr Der MICROTEST 6630 LCR-Tester bietet einen weiten Frequenzbereich von 10Hz bis 50MHz zur Messung der Impedanzeigenschaften von Bauteilen und Materialien. Zu den gemessenen Parametern gehören |Z| (Impedanz), |Y| (Admittanz), θ (Phasenwinkel), X (Reaktanz), R (Serien-/Parallelwiderstand), G (Leitwert), B (Suszeptanz), L (Induktivität), D (Verlustfaktor), Q (Qualitätsfaktor), DCR (Gleichstromwiderstand), C (Kapazität), ESR (äquivalenter Serienwiderstand), ε (relative Dielektrizitätskonstante) und μr (relative Permeabilität). Mit einer Messgeschwindigkeit von bis zu 3mS ist es eine ausgezeichnete Wahl für die automatisierte Prüfung von Induktivitäten. Es unterstützt LAN/USB-Host/USB-Device/GPIB/RS-232-Kommunikationsschnittstellen, wodurch es mit Automatisierungsgeräten oder Mensch-Maschine-Schnittstellen (SPS) kompatibel ist.
