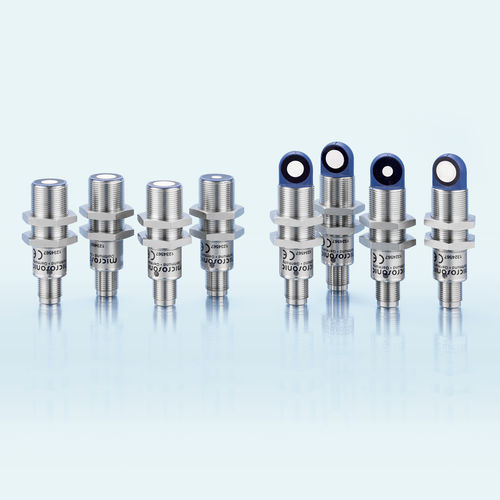

Zylinderförmiger Abstandssensor lpc+ series

Ultraschall4-20 mA0-10 V

lpc+ bestens ausgestattet: 2 Push-Pull-Schaltausgänge oder 1 Push-Pull-Schaltausgang mit Analogausgang in M18-Gewindehülse Highlights Analogausgang 4–20 mA oder 0–10 V plus 1 Push-Pull-Schaltausgang in M18-Bauform IO-Link-Schnittstelle zur Unterstützung des neuen Industriestandards Smart Sensor Profile mehr Transparenz zwischen IO-Link Devices Verbesserte Temperaturkompensation optimaler Arbeitszeitpunkt in nur 120 Sekunden UL gelistet nach kanadischen und US-amerikanischen Sicherheitsstandards Basics 2 Push-Pull-Schaltausgänge pnp- und npn-schaltend 4 Tastweiten mit einem Messbereich von 20 mm bis 1,3 m microsonic-Teach-in über Pin 5 0,1 mm Auflösung Betriebsspannung 10–30 V LinkControl zur Einstellung der Sensoren am PC Beschreibung Die lpc+ Ultraschallsensoren sind wahlweise mit zwei Push-Pull-Schaltausgängen oder einem Analogausgang mit einem Push-Pull-Schaltausgang ausgestattet. Die kompakte M18-Baureihe deckt mit vier Tastweiten von 20 mm bis 1,3 m ein breites Einsatzspektrum ab. Ultraschallsensoren mit der Push-Pull-Ausgangsstufe unterstützen den SIO- und IO-Link-Mode. Die Sensoren mit Analogausgang sind wahlweise mit Stromausgang 4–20 mA oder Spannungsausgang 0–10 V verfügbar. Im SIO-Mode werden die Sensoren mithilfe der microsonic-Teach-in-Prozedur über Pin 5 eingestellt. Die Ultraschallsensoren mit Schaltausgang kennen drei Betriebsarten: einfacher Schaltpunkt Zweiweg-Reflexionsschranke Fensterbetrieb Teach-in eines einfachen Schaltpunktes Zu erfassendes Objekt (1) in gewünschter Entfernung positionieren Pin 5 für ca. 3 Sekunden an +UB legen Abschließend Pin 5 erneut für ca. 1 Sekunde an +UB legen
