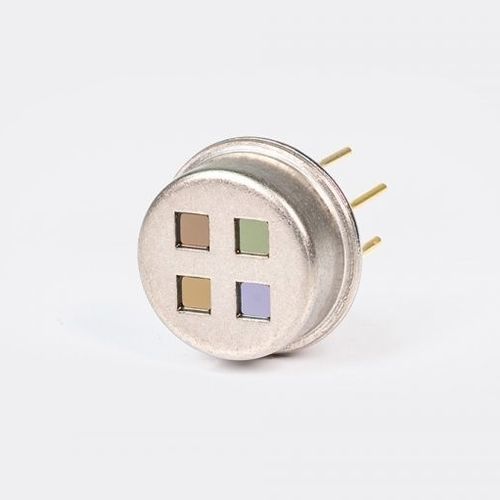

Infrarotdetektor TS4x44S-A-S1.5-1-Kr-I1/E1/M1/D2

ThermoIndustrieProzess

Der MTS4SENS44 TEST ist die Lösung für diverse Testanwendungen. Er ist durch schmalbandige, optische Filterfenster für folgende Gase optimiert: Wasserdampf (H2O) (CWL: 6580 ± 40, HBW: 200 ± 35 nm), Kohlendioxid (CO2) (CWL: 4265 ± 25, HBW: 120 ± 10 nm) und alkoholische Verbindungen (CWL: 9663 ± 80, HBW: 240 ± 40 nm). Die präzisen Messergebnisse werden abgesichert durch den Referenzkanal (CWL: 3910 ± 28, HBW: 70 ± 10 nm). Der IR-Thermopile kann für Testaufbauten und Lehre bei Umgebungstemperaturen zwischen -20 und 85 °C eingesetzt werden. Die Detektivität von bis zu 1,61*10^8 cm√Hz/W und Sensitivität von bis zu 39 V/W kommen durch das Zusammenspiel aus Chipdesign, integriertem Thermistor zur Referenztemperaturbestimmung, einem Masseabsorber und der Rückbegasung mit Krypton zustande. Als Basis des 4-Kanal-Thermopiles fungieren vier Sensor Chips mit je 44 Silizium-Thermopaaren.
