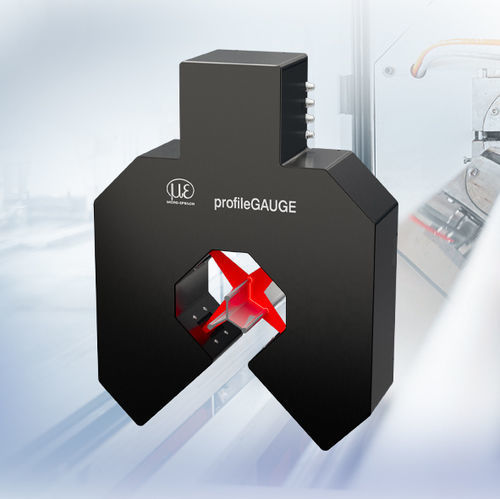

Formmesssystem profileGAUGE X.LP-3D

DurchmesserPositionWinkel

Übersicht
Das profileGAUGE X.LP-3D ist ein Inline-Messsystem zur 360°-Prüfung von Profilen und Halbzeugen. Vier scanCONTROL Laser-Scanner erfassen das Messobjekt gleichzeitig aus mehreren Blickrichtungen und ermöglichen eine zuverlässige geometrische Bewertung direkt im Produktionsprozess.

Messsoftware und Auswertung
Die Softwarepakete 3DInspect und profileGAUGE werden eingesetzt, um anwendungsspezifische Messprogramme zu erstellen und Prüfmerkmale automatisch auszuwerten, z. B. Breite, Dicke, Winkel, Radien, Tiefen, Spaltmaße, Durchmesser und Soll-Ist-Abweichungen. Messergebnisse können zur Qualitätssicherung und Prozessüberwachung an übergeordnete Systeme übergeben werden.

Typische Messgrößen

• Breite, Höhe und Dicke
• Winkel und Radien
• Tiefen und Spaltmaße
• Durchmesser
• Form-, Lage- und Soll-Ist-Abweichungen

Systemkonzept und Integration
Das Messsystem wird als Komplettlösung mit Messbügel, Laser-Scannern, Schaltschrank und Panel-IPC geliefert. Die kompakte Systemarchitektur erleichtert die Integration in neue Anlagen und die Nachrüstung bestehender Produktionslinien. Gängige industrielle Schnittstellen sind für die Einbindung in automatisierte Prozesse verfügbar.

Designvarianten
Die Standardausführung X.LP-3D-50 bietet einen Messbereich von 40 mm. Abhängig vom Messobjekt sind erweiterte Messbereiche bis zu 120 mm möglich. Die finale Auslegung wird an Profilgröße, Geometrie und die zu prüfenden Merkmale angepasst, um sicherzustellen, dass die auszuwertenden Konturbereiche im Messbereich liegen.

Technische Daten / Spezifikationen

• Komplettlösung mit Messbügel, Laser-Scannern, Schaltschrank und Panel-IPC
• Messbereich: bis zu 120 mm (anwendungsabhängig); Standard X.LP-3D-50: 40 mm
• Genauigkeit: ±5 µm
• Vollautomatische Kalibrierung in < 2 Sekunden
• Geeignet für Rund-, Vierkant-, Flach-, Freiform- und Sechskantmaterialien
• Ideal zur automatischen Produktionsüberwachung in Extrusionslinien und der Halbzeugfertigung
• Vier scanCONTROL Laser-Scanner (Multi-View 3D-Erfassung)
• Software: 3DInspect und profileGAUGE zur Erstellung von Messprogrammen und automatischen Auswertung
• Gängige industrielle Schnittstellen verfügbar (Beispiele: Ethernet/IP, EtherCAT, PROFIBUS, PROFINET, OPC UA)
